ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр |
Значение |
Номинальный диаметр корпуса |
150 мм |
Класс точности |
1,5 |
Диапазон показаний давлений, МПа |
0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
Рабочие диапазоны измерений |
постоянная нагрузка - 3/4 шкалы переменная нагрузка - 2/3 шкалы |
Степень пылевлагозащиты |
IP40 |
Резьба присоединительного штуцера |
G½ / М20×1,5 |
Расположение штуцера |
Эксцентрическое |
Диапазон температур измеряемой среды |
до +150°С |
Диапазон температуры окружающей среды |
от -60 до +60°С |
Средний срок службы |
10 лет |
Масса, не более |
0,72 кг |
Материал корпуса |
сталь 10, цвет черный |
Материал кольца |
сталь 10, цвет черный |
Материал чувствительного элемента |
медный сплав |
Материал трибко-секторного механизма |
медный сплав |
Стекло |
минеральное |
Циферблат |
алюминий, шкала черная на белом фоне |
Манометр показывающий ТМ-610ТЭ внесен в Реестр СИ РБ и поставляется поверенным.
Межповерочный интервал - 12 месяцев.
Габаритные и установочные размеры манометра ТМ-610ТЭ
Тип |
Ø |
D1 |
D2 |
b |
b1 |
e |
f1 |
S1 |
G |
d1 |
a1 |
a2 |
a3 |
a4 |
a8 |
Вес |
ТМ-610ТЭ |
150 |
150 |
149 |
46 |
87 |
17 |
30 |
17 |
G½ или M20×1,5 |
— |
— |
— |
— |
— |
— |
0,7 |
ТМ-610ТЭКП |
5,5 |
182 |
170 |
42 |
0,9 |
|||||||||||
ТМ-610ТЭКТ |
7 |
128 |
4 |
— |
— |
— |
0,8 |
Карта заказа манометра ТМ-610ТЭ
Тип |
манометр |
ТМ |
вакуумметр |
ТВ |
|
мановакуумметр |
ТМВ |
|
Диаметр корпуса, мм |
40 |
1 |
50 |
2 |
|
63 |
3 |
|
100 |
5 |
|
150 |
6 |
|
Материал корпуса |
сталь |
1 |
Материал штуцера и чувствительного элемента |
медный сплав |
0 |
Присоединение (расположение штуцера) |
радиальное |
Р |
радиальное с задним фланцем |
РКТ |
|
осевое |
Т |
|
осевое с передним фланцем |
ТКП |
|
осевое с задним фланцем |
ТКТ |
|
эксцентрическое |
ТЭ |
|
эксцентрическое с передним фланцем |
ТЭКП |
|
эксцентрическое с задним фланцем |
ТЭКТ |
|
Гидрозаполнение |
нет |
0 |
Электроконтактная приставка |
нет |
0 |
Диапазон показаний давлений, МПа |
ТМ |
0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
ТВ |
−0,1…0 |
|
ТМВ |
−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
|
Резьба присоединения |
Ø100, 150 |
G½; М20×1,5 |
Ø50, 63 |
G¼; М12×1,5 |
|
Ø40 |
G⅛; М10×1 |
|
Класс точности |
Ø100, 150 |
1,5 |
Ø40, 50, 63 |
2,5 |
Пример обозначения:
ТМ − 6 1 0 ТЭ.00 (0−1 МПа) G½. 1,5
ОПИСАНИЕ ПРИБОРА

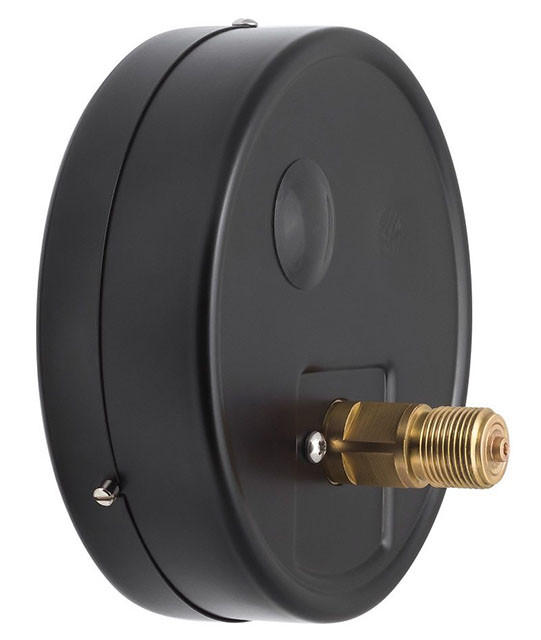

Манометр показывающий ТМ-610ТЭ – стрелочный прибор с Ø кор. 150 мм, позволяющий измерять избыточное давление. Данный манометр имеет эксцентрическое присоединение штуцера.
В качестве среды измерения могут выступать как жидкости, так и газы. Главными условиями, удовлетворять которым должны данные среды – это неагрессивность к измерительной трубке манометра ТМ-610 (медный сплав), а также среда должна быть некристаллизующейся. Температура измеряемой среды, при которой возможна работа манометра ТМ-610 не должна превышать 150°С. В противном случае передачу давления к манометру осуществляют с помощью теплоотводящей трубки Перкинса (отборное устройство), которая снижает температуру измеряемой среды до необходимого уровня.
Манометр технический ТМ-610 может применяться в любой отрасли промышленности, где требуется произвести измерение избыточного давления.
Обладая высокими характеристиками и имея унифицированное конструктивное исполнение, манометр ТМ-610 незаменим в таких отраслях, как жилищно-коммунальное хозяйство, машиностроительное и газовое производство.
Стальной корпус манометра ТМ-610 и минеральное стекло делают данный прибор надежным и удобным в использовании.
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
Основные | |
---|---|
Производитель | Росма |
Страна производитель | Россия |
Тип | Промышленный |
Назначение | Общетехнический |
Среда измерения | Жидкость/Пар/Газ |
Единица измерения | МПа |
Защита оборудования от воды и пыли IP | IP40 |
Минимальная рабочая температура | -60.0 (°С) |
Максимальная рабочая температура | 150 °С |
Диаметр корпуса | 150.0 (мм) |
Вес | 0.72 (кг) |
