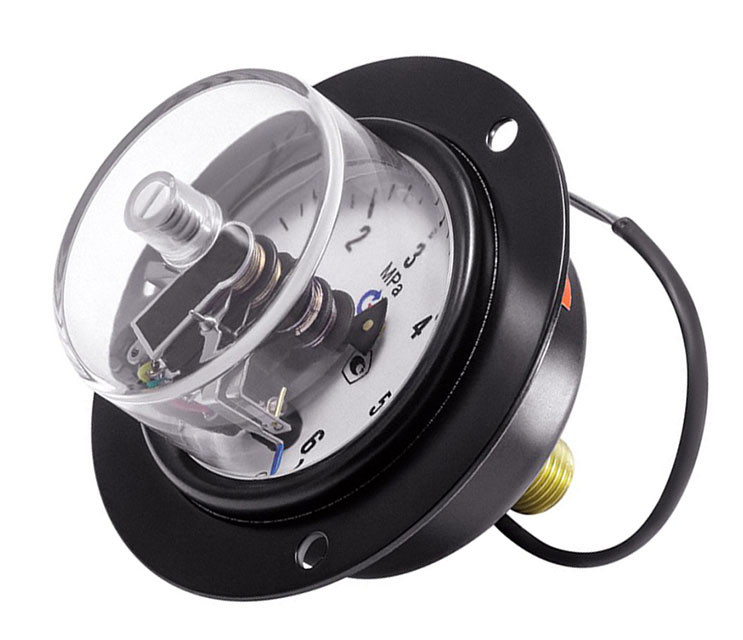

Манометр электроконаткный ТМ-310.05 (Ø 63 мм)
- В наличии
- Оптом и в розницу
Цену уточняйте
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр |
Значение |
|
Номинальный диаметр корпуса |
63 мм |
|
Класс точности |
2,5 |
|
Диапазон показаний давлений, МПа |
0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 |
|
Рабочие диапазоны измерений |
постоянная нагрузка - 3/4 шкалы переменная нагрузка - 2/3 шкалы |
|
Степень пылевлагозащиты |
IP40 |
|
Резьба присоединительного штуцера |
G¼ / M12×1,5 |
|
Расположение штуцера |
осевое |
|
Максимальная разрывная мощность контактов |
30 Вт, 50 В·А |
|
Тип контактов |
С магнитным поджатием, серебряное покрытие |
|
Максимальное напряжение, В |
−220 В, ~380 |
|
Максимальный ток, А |
1 |
|
Электрическая схема |
Двухконтактная: |
|
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений |
±4 |
|
Диапазон температур измеряемой среды |
до +150°С |
|
Диапазон температуры окружающей среды |
от -60 до +60°С |
|
Масса, не более |
0,2 кг |
|
Материал корпуса |
сталь 10, цвет черный |
|
Материал кольца |
сталь 10, цвет черный |
|
Материал чувствительного элемента |
медный сплав |
|
Материал трибко-секторного механизма |
медный сплав |
|
Стекло |
органическое |
|
Циферблат |
алюминий, шкала черная на белом фоне |
Манометр показывающий ТМ-310.05 внесен в Реестр СИ РБ и поставляется поверенным.
Межповерочный интервал - 12 месяцев.

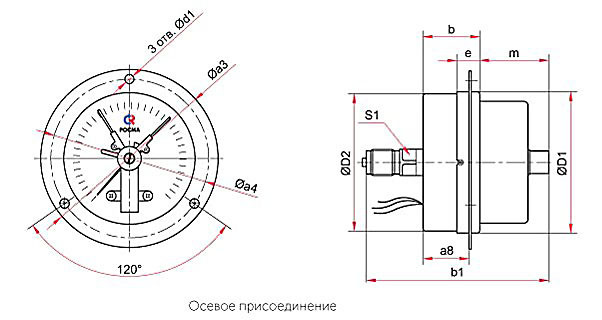

Габаритные и установочные размеры манометра ТМ-310.05
|
Тип |
Ø |
D1 |
D2 |
b |
b1 |
e |
m |
S1 |
G |
d1 |
a3 |
a4 |
a8 |
Вес |
|
ТМ-310ТКП.05 |
63 |
60 |
59 |
30 |
86 |
17 |
30 |
12 |
G¼ или M12×1,5 |
5 |
83 |
71 |
24 |
0,2 |
Карта заказа манометра ТМ-310.05
|
Тип |
манометр |
ТМ |
|
вакуумметр |
ТВ |
|
|
мановакуумметр |
ТМВ |
|
|
Диаметр корпуса, мм |
63 |
3 |
|
Материал корпуса |
сталь |
1 |
|
Материал штуцера и чувствительного элемента |
медный сплав |
0 |
|
Присоединение (расположение штуцера) |
осевое с передним фланцем |
ТКП |
|
Гидрозаполнение |
нет |
0 |
|
Электроконтактная приставка |
Исполнение V |
5 |
|
Диапазон показаний давлений, МПа |
ТМ |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 |
|
ТВ |
−0,1…0 |
|
|
ТМВ |
−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
|
|
Резьба присоединения |
|
G¼; M12×1,5 |
|
Класс точности |
|
2,5 |
Пример обозначения:
ТМ − 3 1 0 ТКП.05 (0−1 МПа) G¼. 1,5
Схемы коммутации и подключения внешних цепей для манометров
Положения коммутации указаны для состояния, когда стрелка находится между «0» и ближайшей уставкой.
Красный цвет уставки – замкнута в рабочей зоне.
Синий цвет уставки – разомкнута в рабочей зоне.
Заливка сектора уставки – механический контакт стрелки с уставкой.
ОПИСАНИЕ ПРИБОРА
Манометр электроконтактный ТМ-310.05 – стрелочный прибор, позволяющий измерять избыточное давление. В качестве среды измерения могут выступать как жидкости, так и газы. Главными условиями, удовлетворять которым должны данные среды – это неагрессивность к измерительной трубке электроконтактного манометра (медный сплав), а также среда должна быть некристаллизующейся.
В отличии от показывающих манометров, электроконтактный манометр ТМ-310.05 имеет в своем составе электроконтактную приставку, которая обеспечивает замыкание или размыкание электрической цепи в зависимости от значения давления, измеренного манометрической частью. С помощью стрелок электроконтактной приставки манометра ТМ-310.05 возможна установка каких либо пороговых значений при достижении которых и будет происходить коммутация контактов приставки.
Манометр электроконтактный ТМ-310.05 может применяться в любой отрасли промышленности, где требуется произвести измерение избыточного давления и какое-нибудь управление или сигнализация в технологическом процессе. Электроконтактный манометр ТМ-310.05 незаменим в таких отраслях, как жилищно-коммунальное хозяйство, машиностроительное и газовое производство.
Данный манометр - единственная модель электроконтактного манометра с осевым расположением штуцера. Наличие фланца на корпусе в качестве крепежного элемента, а также небольшие габаритные размеры этого манометра, несомненно увеличивают диапазон применения данного прибора.
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
| Основные | |
|---|---|
| Производитель | Росма |
| Страна производитель | Россия |
| Назначение | Общетехнический |
| Среда измерения | Жидкость/Пар/Газ |
| Защита оборудования от воды и пыли IP | IP40 |
| Минимальная рабочая температура | -60 °С |
| Диаметр корпуса | 63 мм |
| Вес | 0.2 кг |
| Единица измерения | МПа |
| Пользовательские характеристики | |
| Тип | Промышленный |
| Максимальная рабочая температура | 150 |
