ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | Значение |
---|---|
Номинальный диаметр корпуса | 63 мм |
Класс точности | 1,5 |
Диапазон показаний давлений, МПа | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
Рабочие диапазоны измерений |
постоянная нагрузка - 3/4 шкалы, переменная нагрузка - 2/3 шкалы кратковременная нагрузка - 110% шкалы |
Степень пылевлагозащиты | IP65 |
Резьба присоединительного штуцера | G¼ / М12×1,5 |
Расположение штуцера | осевое |
Диапазон температуры окружающей среды, °С | −60…+60 |
Средний срок службы | 10 лет |
Масса, не более, кг | 0,12 |
Материал корпуса | нержавеющая сталь 08Х17Н13М2 |
Материал кольца | нержавеющая сталь 08Х17Н13М2 |
Материал чувствительного элемента | нержавеющая сталь 08Х17Н13М2 |
Материал трибко-секторного механизма и штуцера | нержавеющая сталь 08Х17Н13М2 |
Стекло | органическое |
Циферблат | алюминий, шкала черная на белом фоне |
Манометр коррозионностойкий ТМ-321Т внесен в Реестр СИ РБ и поставляется поверенным.
Межповерочный интервал - 12 месяцев.

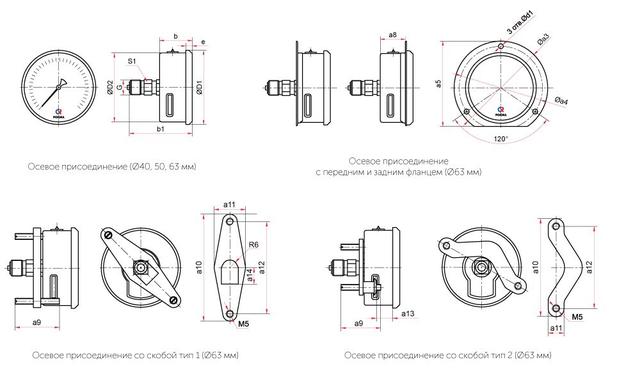

Габаритные и установочные размеры манометра ТМ-321Т
Тип |
Ø |
D1 |
D2 |
b |
b1 |
e |
S1 |
G |
d1 |
a3 |
a4 |
a5 |
a8 |
a9 |
a10 |
a11 |
a12 |
a13 |
a14 |
Вес |
Вес с запол- нением |
ТМ-321Т |
63 |
68 |
62 |
30 |
52 |
6 |
14 |
G¼ или M12×1,5 |
|
|
|
|
|
|
|
|
|
|
|
0,12 |
0,22 |
ТМ-321ТКТ |
63 |
68 |
62 |
30 |
52 |
6 |
14 |
G¼ или M12×1,5 |
4,5 |
85 |
74 |
78 |
25 |
|
|
|
|
|
|
0,15 |
0,26 |
ТМ-321ТКП |
63 |
68 |
62 |
30 |
52 |
6 |
14 |
G¼ или M12×1,5 |
4,5 |
85 |
74 |
78 |
25 |
|
|
|
|
|
|
0,15 |
0,26 |
ТМ-321ТС тип 1 |
63 |
68 |
62 |
30 |
52 |
6 |
14 |
G¼ или M12×1,5 |
— |
— |
— |
— |
— |
35 |
83 |
32 |
71 |
|
14 |
0,14 |
0,25 |
ТМ-321ТС тип 2 |
63 |
68 |
62 |
30 |
52 |
6 |
14 |
G¼ или M12×1,5 |
|
|
|
|
|
35 |
86 |
15 |
72 |
15 |
— |
0,16 |
0,27 |
Карта заказа манометра манометра ТМ-321Т
Тип |
манометр |
ТМ |
вакуумметр |
ТВ |
|
мановакуумметр |
ТМВ |
|
Диаметр корпуса, мм |
40 |
1 |
50 |
2 |
|
63 |
3 |
|
100 |
5 |
|
150 |
6 |
|
Материал корпуса |
нержавеющая сталь |
2 |
Материал штуцера и чувствительного элемента |
нержавеющая сталь |
1 |
Присоединение (расположение штуцера) |
радиальное |
Р |
радиальное с задним фланцем |
РКТ |
|
осевое |
Т |
|
осевое со скобой |
ТС |
|
осевое с передним фланцем |
ТКП |
|
осевое с задним фланцем |
ТКТ |
|
эксцентрическое |
ТЭ |
|
эксцентрическое со скобой |
ТЭС |
|
эксцентрическое с передним фланцем |
ТЭКП |
|
эксцентрическое с задним фланцем |
ТЭКТ |
|
Гидрозаполнение |
нет |
0 |
глицерин |
1 |
|
силикон |
2 |
|
Электроконтактная приставка |
нет |
0 |
Диапазон показаний давлений, МПа |
ТМ |
0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
ТВ |
−0,1…0 |
|
ТМВ |
−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
|
Резьба присоединения |
Ø100, 150 |
G½; М20×1,5 |
Ø63 |
G¼; М12×1,5 |
|
Ø50 |
G¼; М12×1,5 |
|
Ø40 |
G⅛; М10×1 |
|
Класс точности |
Ø100, 150 |
1 |
Ø63 |
1,5 |
|
Ø40, 50 |
2,5 |
Пример обозначения:
ТМ − 3 2 1 Т.10 (0−1,6 МПа) G¼ . 1,5
ОПИСАНИЕ ПРИБОРА
Данные коррозионностойкие манометры ТМ-321Т могут применяться для измерения давления практически в любых агрессивных средах. Главными требованиями, предъявляемыми к этой среде, будут, чтобы она была не вязкая и не кристаллизующаяся, а также имела температуру ниже 200°С.
Такие высокие характеристики коррозионностойкого манометра ТМ-321Т обусловлены материалами, используемыми при его производстве. Практически все детали в этом манометре выполнены из нержавеющей стали.
По умолчанию, коррозионностойкие манометры ТМ-321Т поставляются «сухими», но при этом они готовы к гидрозаполнению глицерином или силиконом, что должно оговариваться при заказе манометра дополнительно.
Конструктивно коррозионностойкие манометры ТМ-321Т имеют осевой тип расположения штуцера.
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
Основные | |
---|---|
Производитель | Росма |
Страна производитель | Россия |
Тип | Промышленный |
Назначение | коррозионностойкий |
Среда измерения | Жидкость/Пар/Газ |
Единица измерения | МПа |
Защита оборудования от воды и пыли IP | IP65 |
Минимальная рабочая температура | -60.0 (°С) |
Максимальная рабочая температура | 200 °С |
Диаметр корпуса | 63.0 (мм) |
Вес | 0.12 (кг) |
- Цена: Цену уточняйте
