ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | Значение |
---|---|
Номинальный диаметр корпуса | 100 мм |
Класс точности | 1,0 |
Диапазон показаний давлений, МПа | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
Рабочие диапазоны измерений |
постоянная нагрузка - 3/4 шкалы, переменная нагрузка - 2/3 шкалы кратковременная нагрузка - 110% шкалы |
Степень пылевлагозащиты | IP65 |
Резьба присоединительного штуцера | G½ / М20×1,5 |
Расположение штуцера | эксцентрическое |
Диапазон температуры окружающей среды, °С | −60…+60 |
Средний срок службы | 10 лет |
Масса, не более, кг | 0,54 |
Материал корпуса | нержавеющая сталь 08Х17Н13М2 |
Материал кольца | нержавеющая сталь 08Х17Н13М2 |
Материал чувствительного элемента | нержавеющая сталь 08Х17Н13М2 |
Материал трибко-секторного механизма и штуцера | нержавеющая сталь 08Х17Н13М2 |
Стекло | органическое |
Циферблат | алюминий, шкала черная на белом фоне |

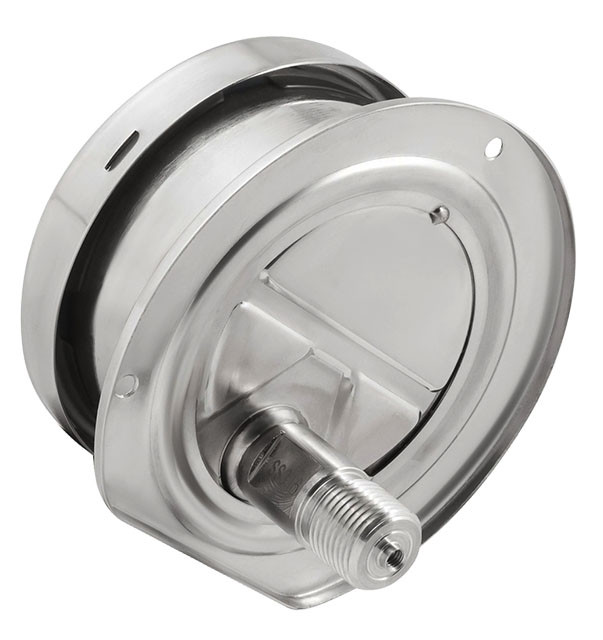

Манометр коррозионностойкий ТМ-521ТЭ внесен в Реестр СИ РБ и поставляется поверенным.
Межповерочный интервал - 12 месяцев.
Габаритные и установочные размеры манометра ТМ-521ТЭ
Тип |
Ø |
D1 |
D2 |
b |
b1 |
e |
f1 |
S1 |
G |
d1 |
a2 |
a3 |
a4 |
a5 |
a8 |
a9 |
a10 |
a11 |
a12 |
a13 |
Вес |
Вес с заполнением |
Объем заполняемой жидкости |
ТМ-521ТЭ |
100 |
111 |
100 |
52 |
97 |
17 |
33 |
17 |
G½ или M20×1,5 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
0,54 |
0,98 |
350 |
ТМ-521ТЭКТ |
7 |
3 |
132 |
116 |
121 |
0,61 |
1,05 |
||||||||||||||||
ТМ-521ТЭКП |
5,5 |
— |
115 |
— |
<td style="width: 21.95pt; border: inherit; padding: 0cm</tr>
Основные | |
---|---|
Производитель | Росма |
Страна производитель | Россия |
Защита оборудования от воды и пыли IP | IP65 |
Минимальная рабочая температура | -60 °С |
Диаметр корпуса | 100 мм |
Вес | 0.54 кг |
Единица измерения | МПа |
Среда измерения | Жидкость/Пар/Газ |
Пользовательские характеристики | |
Назначение | коррозионностойкий |
Тип | Промышленный |
Максимальная рабочая температура | 200 |
- Цена: Цену уточняйте
