ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | Значение |
---|---|
Номинальный диаметр корпуса | 100 мм |
Класс точности | 1,0 |
Диапазон показаний давлений, МПа | 0…0,6 МПа (−30…+10 °C); 0…1 МПа (−30…+25 °C); 0…4 МПа (−30…+70 °C); |
Рабочие диапазоны измерений |
постоянная нагрузка - 3/4 шкалы, переменная нагрузка - 2/3 шкалы кратковременная нагрузка - 110% шкалы |
Степень пылевлагозащиты | IP65 |
Резьба присоединительного штуцера | G½ / М20×1,5 |
Расположение штуцера | эксцентрическое |
Диапазон температуры окружающей среды, °С | −60…+60 |
Средний срок службы | 10 лет |
Масса, не более, кг | 0,54 |
Материал корпуса | нержавеющая сталь 08Х17Н13М2 |
Материал кольца | нержавеющая сталь 08Х17Н13М2 |
Материал чувствительного элемента | нержавеющая сталь 08Х17Н13М2 |
Материал трибко-секторного механизма и штуцера | нержавеющая сталь 08Х17Н13М2 |
Стекло | органическое |
Циферблат | алюминий, шкала черная на белом фоне |
Манометр коррозионностойкий аммиачный ТМ-521ТЭ NH3 внесен в Реестр СИ РБ и поставляется поверенным.
Межповерочный интервал - 12 месяцев.
Габаритные и установочные размеры манометра ТМ-521ТЭ NH3
Тип |
Ø |
D1 |
D2 |
b |
b1 |
e |
f1 |
S1 |
G |
d1 |
a3 |
a4 |
a8 |
a9 |
a10 |
a11 |
a12 |
a13 |
Вес |
Вес с заполнением |
ТМ-521ТЭ NH3 |
100 |
111 |
100 |
52 |
97 |
17 |
33 |
17 |
G½ или M20×1,5 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
0,54 |
0,98 |
ТМ-521ТЭКП NH3 |
3 |
132 |
115 |
33 |
0,59 |
1,38 |
||||||||||||||
ТМ-521ТЭС NH3 |
7 |
— |
— |
— |
30 |
38 |
128 |
26 |
50 |
0,61 |
1,05 |
Карта заказа манометра манометра ТМ-521ТЭ NH3
Тип |
манометр |
ТМ |
мановакуумметр |
ТМВ |
|
Диаметр корпуса, мм |
100 |
5 |
150 |
6 |
|
Материал корпуса |
нержавеющая |
2 |
сталь |
||
Материал штуцера и чувствительного элемента |
нержавеющая |
1 |
сталь |
||
Присоединение (расположение штуцера) |
радиальное |
Р |
радиальное |
РКТ |
|
с задним фланцем |
||
эксцентрическое |
ТЭ |
|
эксцентрическое |
ТЭС |
|
со скобой |
||
эксцентрическое |
ТЭКП |
|
с передним фланцем |
||
Гидрозаполнение |
нет |
0 |
силикон |
2 |
|
Электроконтактная приставка |
нет |
0 |
Диапазон показаний давлений (с дополнительной температурной шкалой), Мпа |
ТМ |
0…0,6 (−30…+10 °C) |
0…1 (−30…+25 °C) |
||
0…4 (−30…+70 °C) |
||
ТМВ |
−0,1…0,5 (−70…+5 °C) |
|
−0,1…0,9 (−70…+20 °C) |
||
−0,1…1,5 (−70…+40 °C) |
||
−0,1…2,4 (−70…+55 °C) |
||
Резьба присоединения |
|
G½; М20×1,5 |
Класс точности |
|
1 |
Измеряемая среда |
аммиак |
NH3 |
Пример обозначения:
ТМ − 5 2 1 ТЭ.00 (0−0,6 МПа) (−30…+10 °C) G½. 1,0 NH3
ОПИСАНИЕ ПРИБОРА

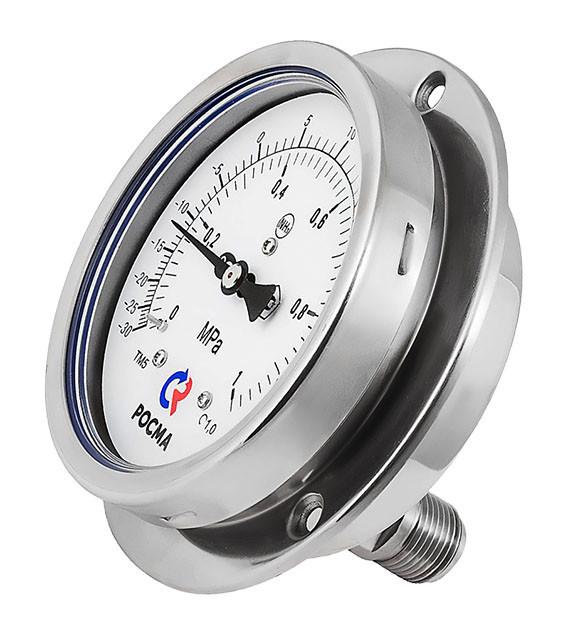

Данные аммиачные манометры ТМ-521Р NH3 отличаются от обычных аммиачных манометров тем, что могут применяться для измерения давления практически в любых агрессивных средах.
Высокие характеристики коррозионностойкого аммиачного манометра ТМ-521ТЭ NH3 обусловлены материалами, используемыми при его производстве. В отличии от обычных аммиачных манометров, практически все детали в этом манометре выполнены из нержавеющей стали.
По умолчанию, коррозионностойкие аммиачные манометры ТМ-521ТЭ NH3 поставляются «сухими», но при этом они готовы к гидрозаполнению глицерином или силиконом, что должно оговариваться при заказе манометра дополнительно.
Конструктивно коррозионностойкие аммиачные манометры ТМ-521ТЭ NH3 имеют эксцентрический тип расположения штуцера.
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
Основные | |
---|---|
Производитель | Росма |
Страна производитель | Россия |
Тип | Промышленный |
Назначение | коррозионностойкий |
Среда измерения | аммиак |
Единица измерения | МПа |
Защита оборудования от воды и пыли IP | IP65 |
Диаметр корпуса | 100.0 (мм) |
Вес | 0.57 (кг) |
