ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр |
Значение |
Номинальный диаметр корпуса |
100 мм |
Класс точности |
1,5 |
Диапазон показаний давлений, МПа |
0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
Рабочие диапазоны измерений |
постоянная нагрузка - 3/4 шкалы переменная нагрузка - 2/3 шкалы |
Степень пылевлагозащиты |
IP65 |
Резьба присоединительного штуцера |
М20×1,5 |
Расположение штуцера |
радиальное |
Максимальная разрывная мощность контактов |
30 Вт, 50 В·А |
Тип контактов |
С магнитным поджатием, серебряное покрытие |
Максимальное напряжение, В |
−220 В, ~380 |
Максимальный ток, А |
1 |
Подключение |
Через клеммную коробку на корпусе |
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений |
±4 |
Диапазон температур измеряемой среды |
до +150°С |
Диапазон температуры окружающей среды |
от -60 до +60°С |
Масса, не более |
0,88 кг |
Материал корпуса |
Нержавеющая сталь 08Х17Н13М2 |
Материал кольца |
Нержавеющая сталь 08Х17Н13М2 |
Материал чувствительного элемента |
Нержавеющая сталь 08Х17Н13М2 |
Материал трибко-секторного механизма |
Нержавеющая сталь 08Х17Н13М2 |
Стекло |
Органическое |
Циферблат |
алюминий, шкала черная на белом фоне |
Манометр электроконаткный коррозионностойкий виброустойчивый ТМ-521.05 внесен в Реестр СИ РБ и поставляется поверенным.
Межповерочный интервал - 12 месяцев.
Габаритные и установочные размеры манометра ТМ-521.05
Тип |
Ø |
D1 |
D2 |
b |
e |
h |
f |
m |
L |
S |
G |
d1 |
a2 |
a3 |
a4 |
a5 |
Вес |
Вес с заполнением |
ТМ-521Р.05 |
100 |
101 |
99 |
88 |
54 |
87 |
15 |
15 |
42 |
22 |
M20×1,5 |
— |
— |
— |
— |
— |
0,88 |
1,51 |
ТМ-521РКТ.05 |
7 |
3 |
132 |
116 |
121 |
0,95 |
1,58 |
Карта заказа манометра ТМ-521.05
Тип |
манометр |
ТМ |
вакууметр |
ТВ |
|
мановакуумметр |
ТМВ |
|
Диаметр корпуса, мм |
100 |
5 |
150 |
6 |
|
Материал корпуса |
нержавеющая сталь |
2 |
Материал штуцера и чувствительного элемента |
нержавеющая сталь |
1 |
Присоединение (расположение штуцера) |
радиальное |
Р |
радиальное с задним фланцем |
РКТ |
|
Гидрозаполнение |
нет |
0 |
силикон |
2 |
|
Электроконтактная приставка |
Исполнение I |
1 |
Исполнение II |
2 |
|
Исполнение III |
3 |
|
Исполнение IV |
4 |
|
Исполнение V |
5 |
|
Исполнение VI |
6 |
|
Диапазон показаний, МПа |
ТМ |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
ТВ |
−0,1…0 |
|
ТМВ |
−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
|
Резьба присоединения |
|
М20×1,5 |
Класс точности |
|
1,5 |
Пример обозначения:
ТМ − 5 2 1 Р. 05 (0−2,5 МПа) М20×1,5. 1,5
Схемы коммутации и подключения внешних цепей для манометров
Положения коммутации указаны для состояния, когда стрелка находится между «0» и ближайшей уставкой.
Красный цвет уставки – замкнута в рабочей зоне.
Синий цвет уставки – разомкнута в рабочей зоне.
Заливка сектора уставки – механический контакт стрелки с уставкой.
ОПИСАНИЕ ПРИБОРА

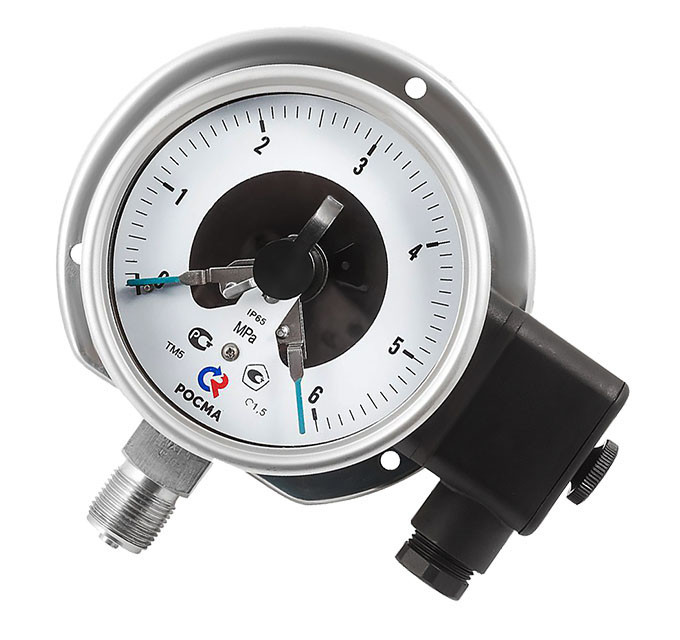

Главное отличие данных электроконтакных коррозионностойких виброустойчивых манометров от обычных коррозионностойких манометров, это то, что манометр ТМ-521.05 имеет в своем составе электроконтактную приставку, которая обеспечивает замыкание или размыкание электрической цепи в зависимости от значения давления, измеренного манометрической частью. С помощью стрелок электроконтактной приставки коррозионностойкого виброустойчивого манометра ТМ-521.05 возможна установка каких либо пороговых значений при достижении которых и будет происходить коммутация контактов приставки.
Одним из главных достоинств этих приборов является то, что они могут применяться для измерения давления практически в любых агрессивных средах. Это достигается за счет материалов из которых изготовлен этот электроконтактный манометр. В отличии от обычных электроконтактных манометров, практически все детали в этом манометре выполнены из нержавеющей стали.
Так же предлагаемые приборы имеют высокую степенью защиты от неблагоприятных факторов внешней среды: пыли и воды, IP65. Это обеспечивает отличную защиту от попадания внутрь манометра пыли, пыль абсолютно не может попасть в устройство. Также этот манометр защищен от морских волн или сильных водяных струй.
Еще одним отличием данных электроконтактных манометров является их виброустойчивость, которая достигается за счет гидрозаполнения корпуса манометра демпфирующей жидкостью. В качестве данной жидкости может выступает силикон АК-50. По умолчанию, электроконтакные коррозионностойкие виброустойчивые манометры ТМ-521.05 поставляются «сухими», но при этом они готовы к гидрозаполнению силиконом, что должно оговариваться при заказе манометра дополнительно.
Электроконтактный коррозионностойкий виброустойчивый манометр ТМ-521.05 может применяться в любой отрасли промышленности, где требуется произвести измерение избыточного давления и какое-нибудь управление или сигнализация в технологическом процессе. Электроконтактный манометр ТМ-521.05 незаменим в таких отраслях, как жилищно-коммунальное хозяйство, машиностроительное и газовое производство.
Поставляемые электроконтакные коррозионностойкие виброустойчивые манометры конструктивно подразделяются по диаметру корпуса, а так же по наличию или отсутствию различных крепежных элементов на корпусе манометра.
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
Основные | |
---|---|
Производитель | Росма |
Страна производитель | Россия |
Тип | Промышленный |
Назначение | Общетехнический |
Среда измерения | Жидкость/Пар/Газ |
Единица измерения | МПа |
Защита оборудования от воды и пыли IP | IP65 |
Минимальная рабочая температура | -60.0 (°С) |
Максимальная рабочая температура | 200 °С |
Диаметр корпуса | 100.0 (мм) |
Вес | 0.88 (кг) |
