ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр |
Значение |
Номинальный диаметр корпуса |
100 мм |
Класс точности |
1,5 |
Диапазон показаний давлений, МПа |
0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
Рабочие диапазоны измерений |
постоянная нагрузка - 3/4 шкалы переменная нагрузка - 2/3 шкалы |
Степень пылевлагозащиты |
IP54 |
Резьба присоединительного штуцера |
G½ / М20×1,5 |
Расположение штуцера |
радиальное |
Диапазон температур измеряемой среды |
до +150°С |
Диапазон температуры окружающей среды |
от -60 до +60°С |
Средний срок службы |
10 лет |
Масса, не более |
0,46 кг |
Материал корпуса |
сталь 10, цвет черный |
Материал кольца |
сталь 10, цвет черный |
Материал чувствительного элемента |
медный сплав |
Материал трибко-секторного механизма |
медный сплав |
Стекло |
органическое |
Циферблат |
алюминий, шкала черная на белом фоне |
Манометр электроконтактный с повышенной пылевлагозащищенностью ТМ- 510.05 IP54 внесен в Реестр СИ РБ и поставляется поверенным.
Межповерочный интервал - 12 месяцев.
Габаритные и установочные размеры манометра ТМ- 510.05 IP54
Тип |
Ø |
D1 |
D2 |
b |
h |
f |
m |
L |
S |
G |
d1 |
a1 |
a2 |
Вес |
ТМ-510Р.05 |
100 |
100 |
98 |
42 |
82 |
17 |
40 |
40 |
17 |
G½ или M20×1,5 |
— |
— |
— |
0,46 |
ТМ-510РКТ.05 |
5,5 |
80 |
3 |
0,51 |
||||||||||
ТМ-510Р.05* |
43 |
85 |
19 |
— |
— |
— |
0,67 |
|||||||
ТМ-510РКТ.05* |
5,5 |
80 |
3 |
0,72 |
Карта заказа манометра ТМ- 510.05 IP54
Тип |
манометр |
ТМ |
вакуумметр |
ТВ |
|
мановакуумметр |
ТМВ |
|
Диаметр корпуса, мм |
100 |
5 |
150 |
6 |
|
Материал корпуса |
сталь |
1 |
Материал штуцера и чувствительного элемента |
медный сплав |
0 |
Присоединение (расположение штуцера) |
радиальное |
Р |
радиальное с задним фланцем |
РКТ |
|
Гидрозаполнение |
нет |
0 |
Электроконтактная приставка |
Исполнение I |
1 |
Исполнение II |
2 |
|
Исполнение III |
3 |
|
Исполнение IV |
4 |
|
Исполнение V |
5 |
|
Исполнение VI |
6 |
|
Диапазон показаний давлений, МПа |
ТМ |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
ТВ |
−0,1…0 |
|
ТМВ |
−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
|
Резьба присоединения |
G½; М20×1,5 |
|
Класс точности |
1,5 |
|
Степень защиты |
IP54 |
Пример обозначения:
ТМ − 5 1 0 Р. 05 (0−1,6 МПа) G½. 1,5 IP54

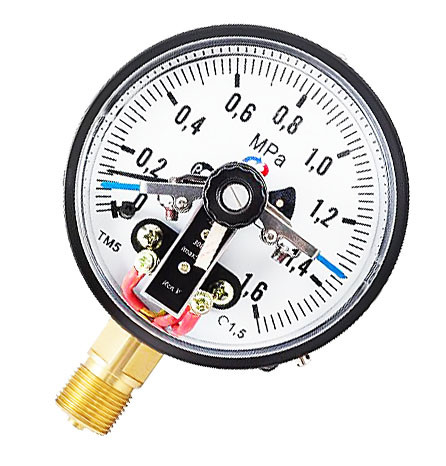

ОПИСАНИЕ ПРИБОРА
Манометр электроконтактный с повышенной пылевлагозащищенностью ТМ-510.05 IP54 отличается от обычного электроконтактного манометра степенью защиты от неблагоприятных факторов внешней среды: пыли и воды, IP54. Это беспечивает хорошую защиту от попадания внутрь манометра пыли, но некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Также этот манометр защищен от брызг, падающих в любом направлении.
Манометр электроконтактный ТМ-510.05 IP54 – стрелочный прибор, позволяющий измерять избыточное давление. В качестве среды измерения могут выступать как жидкости, так и газы. Главными условиями, удовлетворять которым должны данные среды – это неагрессивность к измерительной трубке электроконтактного манометра (медный сплав), а также среда должна быть некристаллизующейся.
В отличии от показывающих манометров, электроконтактный манометр ТМ-510.05 IP54 имеет в своем составе электроконтактную приставку, которая обеспечивает замыкание или размыкание электрической цепи в зависимости от значения давления, измеренного манометрической частью. С помощью стрелок электроконтактной приставки манометра ТМ-510.05 возможна установка каких либо пороговых значений при достижении которых и будет происходить коммутация контактов приставки.
Манометр электроконтактный ТМ-510.05 IP54 может применяться в любой отрасли промышленности, где требуется произвести измерение избыточного давления и какое-нибудь управление или сигнализация в технологическом процессе. Электроконтактный манометр ТМ-510.05 IP54 незаменим в таких отраслях, как жилищно-коммунальное хозяйство, машиностроительное и газовое производство.
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
Основные | |
---|---|
Производитель | Росма |
Страна производитель | Россия |
Тип | Промышленный |
Назначение | Общетехнический |
Среда измерения | Жидкость/Пар/Газ |
Единица измерения | МПа |
Защита оборудования от воды и пыли IP | IP54 |
Минимальная рабочая температура | -60.0 (°С) |
Максимальная рабочая температура | 150 °С |
Диаметр корпуса | 100.0 (мм) |
Вес | 0.46 (кг) |
- Цена: Цену уточняйте
