ОПИСАНИЕ ПРИБОРА
Амперметры щитовые Э42700 предназначены для измерения силы тока в цепях однофазного переменного тока. Данные приборы являются амперметрами стрелочного типа, т.е. аналоговыми амперметрами. Стрелочные амперметры -- достаточно точные приборы, при этом они лишены такого недостатка цифровых амперметров как высокая цена.
Главным параметром амперметра цепи переменного тока служит его предел измерения. Данное значение выбирается исходя из параметров цепи в которой прибор будет использоваться, а также из стандартного ряда значений. Для амперметров переменного тока Э42700 возможно, как прямое (непосредственное) подключение, так и подключение через трансформатор тока.
Амперметры щитовые переменного тока Э42700 представляются отличным выбором при ограниченном бюджете, демонстрируя при этом достойные характеристики.
Амперметры Э42700 являются полным аналогом амперметра Э8030-М1, внесены в реестр СИ РБ и поставляются поверенными.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерений | Способ включения | Условия эксплуатации |
---|---|---|
mА - 100; 250; 400; 600 | Непосредственно | Температура -40...+50 °С, относительная влажность 95 % при температуре +35 °С. |
Вибропрочность: ускорение 5...30 m/s2,частота 10...70 Hz. | ||
Ударопрочность: ускорение 70 m/s2, частота ударов 10...50 в min. | ||
А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100 | ||
А - 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 | Через трансформатор тока с вторичным током 1 А или 5 А | Нормальная частота и область частот: 45-65; 50,180-550; 60, 180-550; 800,1000 Hz. |
kA - 1; 1,2;1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40 |

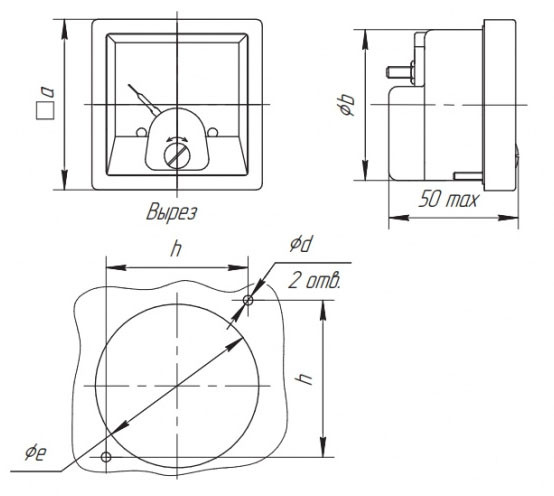

Габаритные и установочные размеры амперметра Э42700
Тип прибора |
Размеры в мм |
||||||
Э42700 | A | B | C | D | D1 | d | E |
80 | 42 | 11 | 73 | 77.5 | 3.4 | 68 |
КОМПЛЕКТ ПОСТАВКИ
1. Амперметр Э42700.
2. Паспорт.
3. Крепежный комплект.
При заказе Э42700 уточнить:
1. Верхний предел измерения (См таблицу).
2. Способ включения (прямой или через трансформатор тока).
3. Необходимость комплектации прибора трансформатором тока.
3. Трансформаторы тока в комплект поставки не входят. Поставляются отдельно.
Пример записи при заказе:
Амперметр Э42700 50 А
Амперметр Э42700 500/5 А
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
Основные | |
---|---|
Производитель | Электроприбор |
Страна производитель | Россия |
Состояние | Новое |
Тип | Аналоговый |
Тип измеряемого тока | AC |
Единицы измерения | А |
Минимальный диапазон измерения | 0.1 |
Максимальный диапазон измерения | 4000.0 |
Минимальная рабочая температура | -30.0 °С |
Максимальная рабочая температура | 60.0 °С |
Длина | 70.0 мм |
Ширина | 80.0 мм |
Высота | 80.0 мм |
Дополнительные характеристики | |
Размеры лицевой панели, mm | 80х80 |
Вырез в щите, mm | 77,5 |
Класс точности | 1,5; 2,5 |
Длина шкалы, mm, не менее | 56 |
Масса, kg, не более | 0,25 |
- Цена: Цену уточняйте
- Способ упаковки: Индивидуальная упаковка.
