Ф4103-М1 Измеритель сопротивления заземлений
- В наличии
- Оптом и в розницу
- Код: 1013
Цену уточняйте
ОПИСАНИЕ ПРИБОРА
Измерители сопротивления заземлений Ф4103-М1 предназначены для измерений сопротивления заземляющих устройств любых геометрических размеров, удельного сопротивления грунтов и активных сопротивлений при наличии и (или) отсутствии помех. Применяются во всех отраслях промышленности.
Измеритель Ф4103-М1представляет собой четырехзажимный омметр переменного тока и содержит генератор измерительного тока и избирательный вольтметр с зажимами для подключения соответственно токовых и потенциальных электродов. Принцип действия основан на методе амперметра-вольтметра. Измерительный ток прямоугольной формы частотой от 265 Гц до 310 Гц наводит полезный сигнал, величина которого пропорциональна сопротивлению заземляющего устройства и измеряется вольтметром.
Измеритель Ф4103-М1 выполнен в пластмассовом корпусе со съемной крышкой и ремнем для переноски. В нижней части корпуса расположен отсек для размещения химических источников тока. На лицевой панели расположены отсчетное устройство, зажимы для подключения токовых и потенциальных электродов, органы управления и индикации, разъем для подключения внешнего источника постоянного тока.
Рабочее положение - горизонтальное.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диапазон измерений, Ом | Диапазон допускаемых значений сопротивления электродов, кОм | |
|---|---|---|
| потенциальных | токовых | |
| Rп1,Rп2 или их суммарное сопротивление (Rп1+Rп2) | Rт1, Rт2 или их суммарное сопротивление (Rт1+ Rт2) | |
| 0-0,3; 0-1 | 0-2 | 0-1 |
| 0-3; 0-10 | 0-6 | 0-3 |
| 0-30; 0-100; 0-300; 0-1000; 0-3000; 0-15000 |
0-12 | 0-6 |
| Примечание. Rт1, Rт2, Rп1, Rп2 – условные обозначения сопротивлений электродов, подключаемых к соответствующим зажимам. | ||
КОМПЛЕКТ ПОСТАВКИ
- измеритель сопротивления заземлений Ф4103-М1 1шт.;
- шнур 1 шт.;
- руководство по эксплуатации 1 экз.

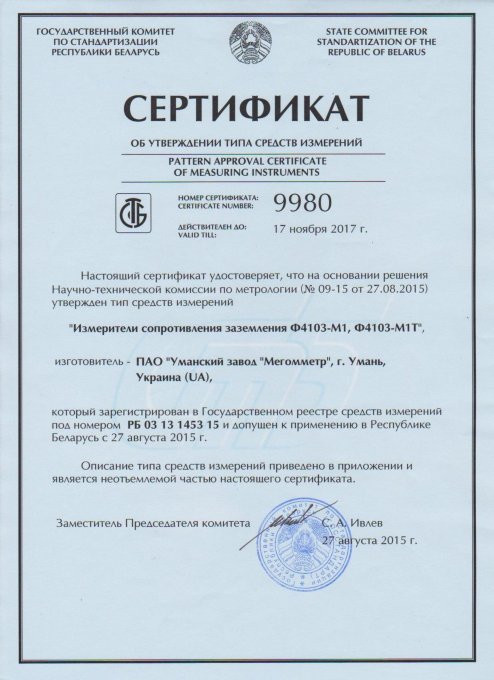

ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
| Основные | |
|---|---|
| Производитель | Мегомметр |
| Состояние | Новое |
| Тип | Аналоговый |
| Страна производитель | Украина |
- Цена: Цену уточняйте
