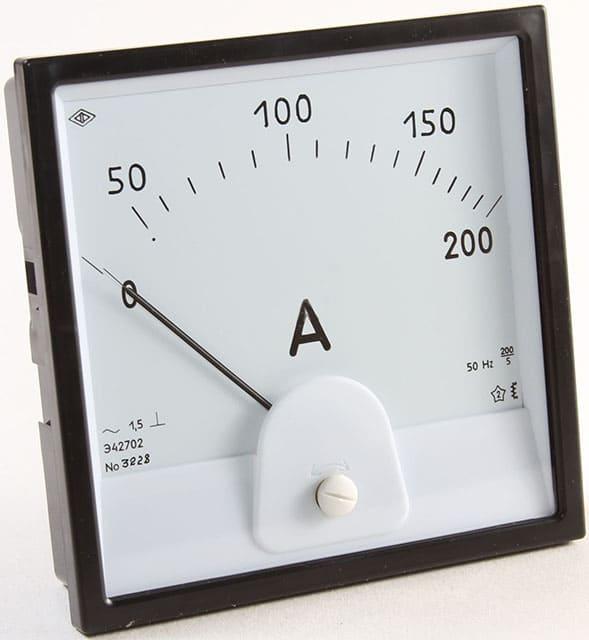

Амперметр Э42702 переменного тока (120х120 мм)
- В наличии
- Оптом и в розницу
Цену уточняйте
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Марка прибора | Габаритные размеры | Диапазон измерения | Способ включения | Класс точности |
|---|---|---|---|---|
| Э42702 амперметр | 120х120 | мА – 100; 250; 400; 600 | Непосредственно | 1,5 |
| А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100 | ||||
| А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 | Через трансформатор тока со вторичным током 1 или 5 А | |||
| кA – 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40 | ||||
| Э42702 амперметр перегрузочный (перегрузка с коэффициентом 2) | 120х120 | А – 1; 1,5; 2,5; 3; 4; 5; 6; 10; 15; 20; 30; 50; 100 | Непосредственно | |
| А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400 | Через трансформатор тока со вторичным током 1 или 5 А | |||
| кA – 0,5; 0,6; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 10; 20; 30; 40 | ||||
| Э42702 амперметр перегрузочный (перегрузка с коэффициентом 5 или 6) | 120х120 | A – 1; 3; 5; 10 | Непосредственно | |
| А – 1; 10 | Через трансформатор тока со вторичным током 1 А | |||
| A – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150 | Через трансформатор тока со вторичным током 5 А | |||
| кА – 0,2; 0,25; 0,3; 0,4; 0,5; 0,6; 0,75; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 8; 10 |
ОПИСАНИЕ ПРИБОРА
Амперметры щитовые Э42702 предназначены для измерения силы тока в цепях однофазного переменного тока и применяются в различных сферах промышленности.
Амперметры представляют собой щитовые приборы электромагнитной системы со стрелочным указателем и креплением подвижной части на кернах, неравномерной шкалой, нулевой отметкой на краю диапазона измерений.
Принцип действия приборов основан на намагничивании магнитомягких сердечников магнитным полем измеряемого тока, проходящего по катушке и отталкивании подвижного сердечника от неподвижного, намагниченных однополярно.
Конструктивно амперметры Э42702 выполнены в пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений и попадания пыли.
По условиям эксплуатации приборы относятся к группе 5 ГОСТ 22261-94 и предназначены для работы при температуре окружающей среды от минус 40 до плюс 50 °С и относительной влажности 95 % при температуре 35 °С.
Амперметры Э42702 внесены в реестр СИ РБ и поставляются поверенными.

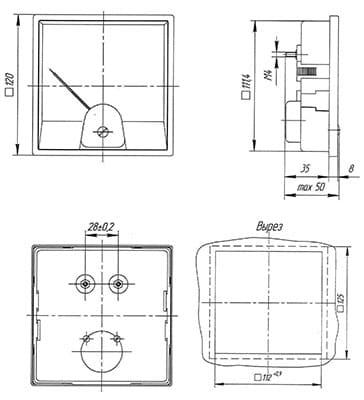

Габаритные и установочные размеры Э42702
КОМПЛЕКТ ПОСТАВКИ
1. Прибор Э42702.
2. Паспорт.
3. Крепежный комплект.
При заказе Э42702 уточнить:
1. Верхний предел измерения (См таблицу).
2. Способ включения (прямой или через трансформатор тока).
3. Необходимость комплектации прибора трансформатором тока.
3. Трансформаторы тока в комплект поставки не входят. Поставляются отдельно.
Пример записи при заказе:
Амперметр Э42702 50 А
Амперметр Э42702 300/5 А
| Основные | |
|---|---|
| Производитель | Электроприбор |
| Страна производитель | Россия |
| Тип | Аналоговый |
| Тип измеряемого тока | AC |
| Единицы измерения | А |
| Состояние | Новое |
| Пользовательские характеристики | |
| Размеры лицевой панели, mm | 120х120 |
| Вырез в щите, mm | 112х112 |
| Класс точности | 1,5 |
| Длина шкалы, mm, не менее | 98 |
| Масса, kg, не более | 0,45 |
- Цена: Цену уточняйте
