ОПИСАНИЕ ПРИБОРА
Измерители сопротивления заземления ИС-10 предназначены для измерений сопротивлений элементов заземления, металлосоединений, непрерывности защитных проводников и измерений с автоматическим вычислением удельного сопротивления грунта. С применением клещей (при наличии в составе измерителя) измерители без разрыва цепи измеряют переменный ток и процентное распределение токов в многоэлементной системе заземления.

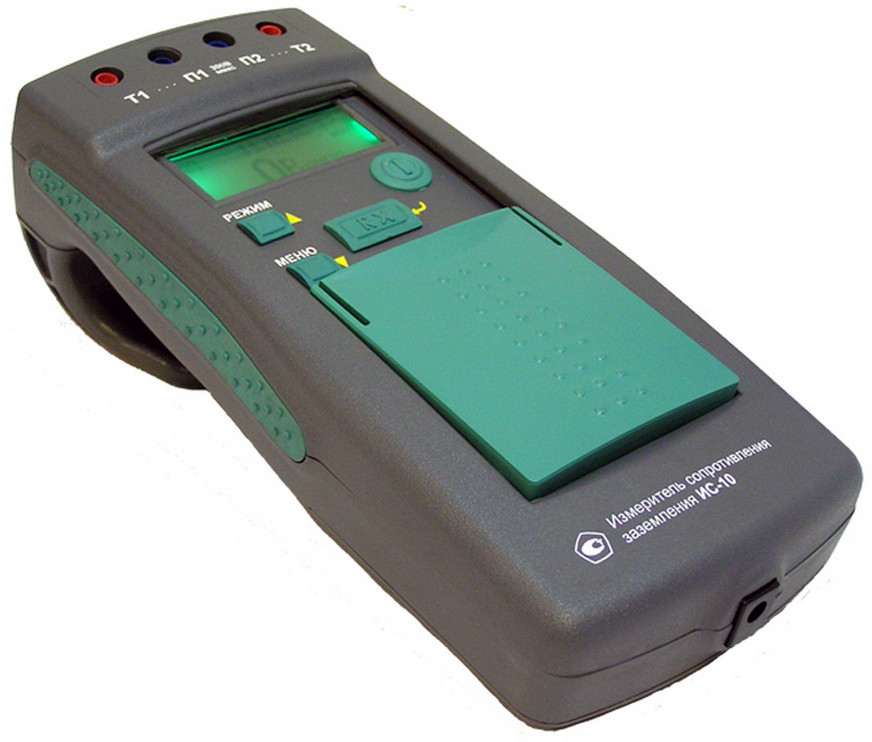

Конструктивно измеритель ИС-10 выполнен как одноблочная конструкция. Все узлы размещены в переносном корпусе из ударопрочной пластмассы. Кнопки управления, дисплей и входные гнезда размещены на лицевой панели. Питание измерителей автономное - от встроенного аккумулятора или пяти элементов типоразмера АА. Подзарядка аккумулятора производится от входящего в комплект внешнего сетевого адаптера.
Принцип действия измерителей ИС-10 основан на формировании измерительного стабилизированного импульсного тока переменной полярности (меандр) частотой 128 Гц с амплитудным значением силы тока не более 260 мА и максимальным амплитудным значением выходного напряжения без нагрузки не более 42 В. Падение напряжения в измеряемой цепи при стабилизированном токе пропорционально её сопротивлению. Это напряжение фильтруется и поступает на входной усилитель, в котором происходит его усиление и преобразование в сигнал напряжения постоянного тока. Далее этот сигнал поступает в процессор, в котором происходит его измерение, а результат измерения в удобной для восприятия форме выводится на индикатор. Единицы измерений определяются автоматически.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра или характеристики | Значение характеристики | ||
---|---|---|---|
Диапазоны измерения электрического сопротивления | от 1 до 999 мОм от 0,01 до 9,99 Ом от 0,1 до 99,9 Ом от 1 до 999 Ом от 0,01 до 9,99 кОм |
||
Допускаемые значения электрического сопротивления в цепях подключения: - для диапазона измерений от 1 до 999 мОм, не более - для диапазона измерений от 0,01 до 9,99 Ом, не более - для диапазона измерений от 0,1 до 99,9 Ом, не более - для диапазона измерений от 1 до 999 Ом, не более - для диапазона измерений от 0,01 до 9,99 кОм, не более |
токовых | потенци- альных | |
30 Ом | 20 кОм | ||
1 кОм | |||
10 кОм | |||
3 кОм | |||
Пределы допускаемой основной погрешности измерений электрического сопротивления для четырехпроводного метода измерений, (%+е.м.р.) | ± (3 + 3) | ||
Максимальное амплитудное напряжение помехи для диапазонов измерений электрического сопротивления, В, не более | от 1 до 999 мОм | 12 | |
от 1,00 Ом до 6,00 кОм | 24 | ||
от 6,01 до 9,99 кОм | не нормируется |
Допускаемые значения электрического сопротивления в цепях подключения с использованием измерительных клещей (только для ИС- 10/1) в диапазонах, не более: - для диапазона измерений от 1 до 999 мОм, не более - для диапазона измерений от 0,01 до 9,99 Ом, не более - для диапазона измерений от 0,1 до 99,9 Ом, не более - для диапазона измерений от 1 до 999 Ом, не более - для диапазона измерений от 0,01 до 9,99 кОм, не более |
токовых | потенци- альных |
30 Ом | 20 кОм | |
1 кОм | ||
Пределы допускаемой основной погрешности измерений электрического сопротивления для четырехпроводного метода измерений с использованием измерительных клещей (только для ИС-10/1 при измерительном токе в цепи единичного заземлителя не менее 0,2 мА), % | ± (8 + Rед/2Rобщ), где Rед – измерен- ное сопротивление единичного заземлителя, Rобщ – общее сопротивление системы заземления |
|
Диапазон измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, В | от 1 до 300 | |
Пределы допускаемой основной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, (%+е.м.р.) |
± (5 + 3) | |
Диапазон измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерителя), мА | от 1 до 250 | |
Пределы допускаемой основной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерителя), (%+е.м.р.) | ± (5 + 3) | |
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений, вызванной изменением температуры в рабочем диапазоне, (%+е.м.р.) | ± (3 + 3) | |
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений с использованием измерительных клещей (только для ИС-10/1), вызванной изменением температуры в рабочем диапазоне, % |
± (8 + Rед/2Rобщ), где Rед – измерен- ное сопротивление единичного заземлителя, Rобщ – общее сопротивление системы заземления |
|
Пределы допускаемой дополнительной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, вызванной изменением температуры в рабочем диапазоне, (%+е.м.р.) | ± (5 + 3) | |
Пределы допускаемой дополнительной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерителя), вызванной изменением температуры в рабочем диапазоне , (%+е.м.р.) | ± (5 + 3) | |
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, (%+е.м.р.) | ± (3 + 3) |
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений с использованием измерительных клещей (только для ИС-10/1), вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, % | ± (8 + Rед/2Rобщ), где Rед – измерен- ное сопротивление единичного заземлителя, Rобщ – общее сопротивление системы заземления |
Пределы допускаемой дополнительной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, (%+е.м.р.) | ± (5 + 3) |
Пределы допускаемой дополнительной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерителя), вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, (%+е.м.р.) | ± (5 + 3) |

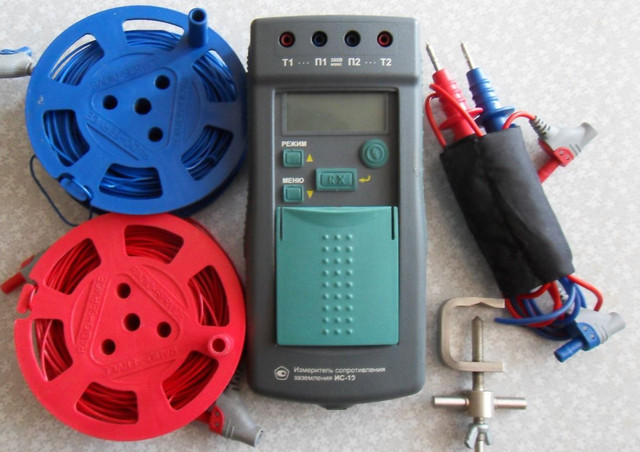

КОМПЛЕКТ ПОСТАВКИ
Измеритель сопротивления заземления ИС – 10 РЛПА.411212.001 | 1 |
Руководство по эксплуатации РЛПА.411212.001РЭ | 1 |
Блок питания БПН-А 12-0,5 | 1 |
Струбцина РЛПА.301532.001 | 1 |
Ручка РЛПА.715311.004 | 1 |
Зажим типа «крокодил» | 2 |
Сумка для переноски прибора | 1 |
Упаковка транспортная | 1 |
Комплект кабелей в составе: | |
кабель РЛПА.685551.002 – измерительный, красный, длиной 1,5 м | 1 |
кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м; | 1 |
кабель на катушке РАПМ.685442.003 - красный, длиной 40 м; | 1 |
кабель на катушке РАПМ.685442.003-01 - синий, длиной 40 м. | 1 |
Батарейный отсек РАМП.436244.003-01 | 1 |
Штырь заземления РЛПА.305177.004* - длина 1 м | 0/4 |
Клещи токоизмерительные КТИ-10 РЛПА.418114.001 (для прибора ИС-10)** | 0/1 |
* - Комплект штырей заземления поставляется по отдельному заказу
** - Клещи для ИС-10 поставляются по отдельному заказу

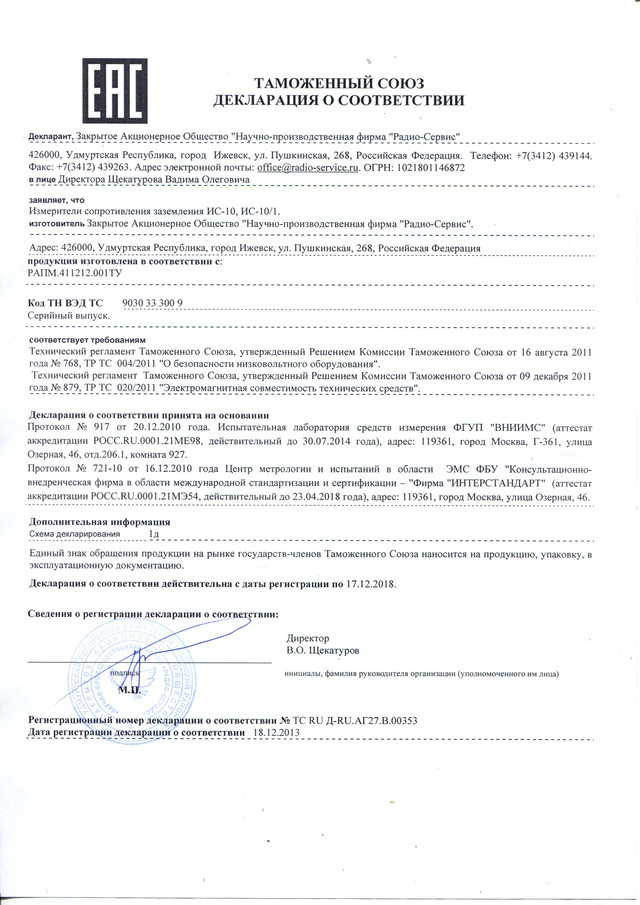

ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
Основные | |
---|---|
Производитель | Радио-Сервис |
Состояние | Новое |
Страна производитель | Россия |
