ОПИСАНИЕ ПРИБОРА

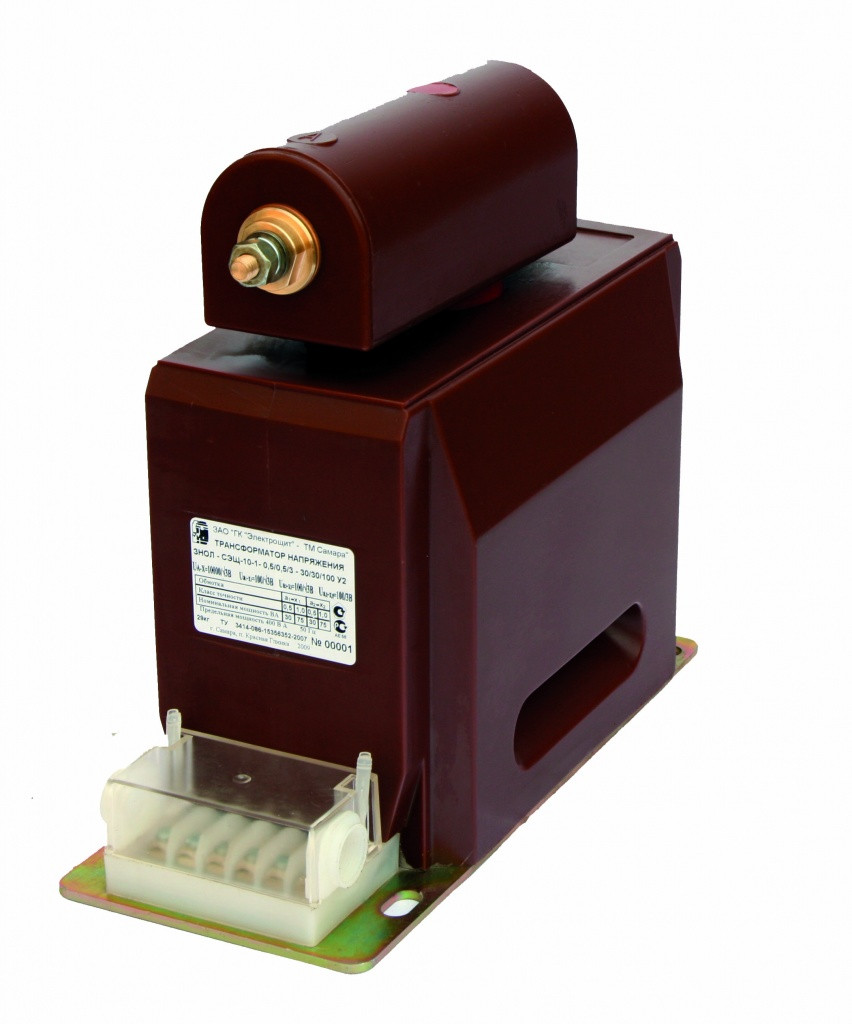

Трансформаторы напряжения ЗНОЛ-СЭЩ-6 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты. Трансформаторы устанавливаются в комплектные распределительные устройства электрических подстанций и являются комплектующими изделиями. Трансформаторы напряжения относятся к классу измерительных преобразователей.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | ЗНОЛ-СЭЩ 6 | ЗНОЛ-СЭЩ 10 | ЗНОЛ-СЭЩ 20 | ЗНОЛ-СЭЩ 35 |
|---|---|---|---|---|
| Класс напряжения по ГОСТ1516.3, кВ | 6 | 10 | 20 | 35 |
| Наибольшее рабочее напряжение | 7,2 | 12 | 24 | 40,5 |
| Номинальное напряжение первичной обмотки, кВ | 6/√3 | 10/√3 | 20/√3 | 35/√3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/√3 | |||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3, 100 | |||
| Номинальные классы точности основной вторичной обмотки | 0,2; 0,5; 1,0; 3,0 | |||
| Номинальная мощность основной вторичной обмотки, ВА в классах точности | ||||
| 0,2 | 10,15,25,30* | 10,15,25,30,50* | ||
| 0,5 | 30,50,75* | 30,50,75,100* | ||
| 1 | 50,75,100,150,200* | 50,75,100,150,200,300* | ||
| 1 | 150,200* | 300,400,500,600* | ||
| Номинальные классы точности дополнительной вторичной обмотки | 3 | |||
| Номинальная мощность дополнительной вторичной обмотки, ВА | 100 | |||
| Предельная мощность трансформатора вне класса точности, ВА | ||||
| с двумя вторичными обмотками | 630 | 1000 | ||
| с тремя вторичными обмотками | 400 | 1000 | ||
| Номинальная частота, Гц | 50 или 60 | |||
| Группа соединения обмоток | ||||
| с двумя вторичными обмотками | 1/1/1-0-0 | |||
| с тремя вторичными обмотками | 1/1/1/1-0-0 | |||
| Климатическое исполнение | У2 | Т2 | ||
| Высота над уровнем моря, м | 1000 | |||
| Верхнее рабочее значение температуры окружающего воздуха, С | +50° | +55° | ||
| Нижнее значение температуры окружающего воздуха для исполнения | - 45° | -10° | ||
| Тип атмосферы | II по ГОСТ 15150-69 (примерно соответствует атмосфере промышленных районов) | |||

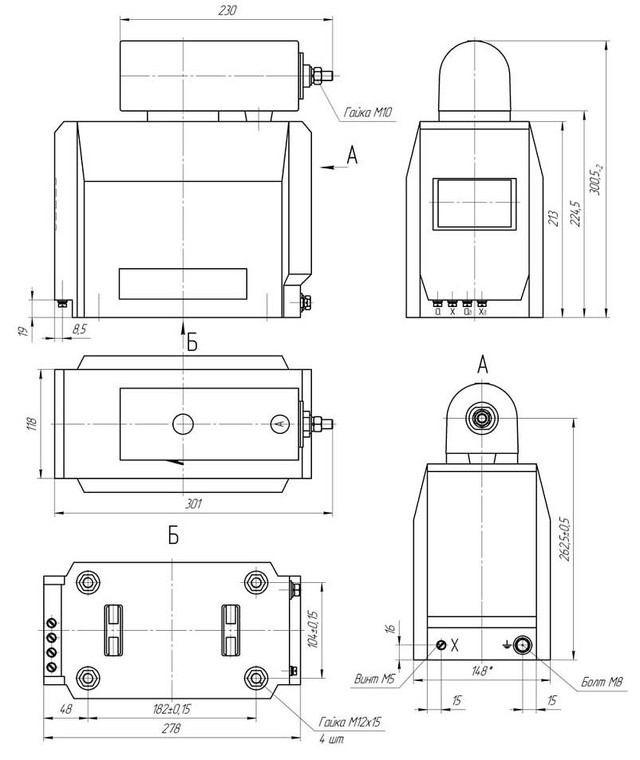

Габаритные и установочные размеры
Если этот прибор не подходит Вам по каким-либо параметрам – предлагаем Вам подобрать другой вариант в нашем каталоге. У нас есть достаточное количество приборов данной группы.
Характеристики
| Основные | |
|---|---|
| Функциональное назначение | Измерительний |
| Страна производитель | Россия |
| Тип корпуса | Герметично закрытый |
| Производитель | Электрощит |
