ОПИСАНИЕ ПРИБОРА

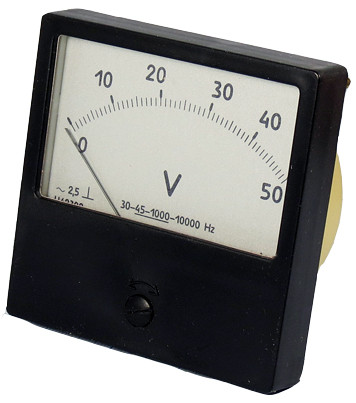

Вольтметры Ц42302 предназначены для измерения напряжения в цепях однофазного переменного тока и применяются в различных сферах промышленности.
Приборы представляют собой щитовые приборы магнитоэлектрической системы с выпрямителем, со стрелочным указателем и креплением подвижной части на растяжках и кернах, равномерной шкалой, нулевой отметкой на краю диапазона измерений.
Принцип действия приборов основан на выпрямлении переменного тока полупроводниковыми диодами и взаимодействии магнитного поля постоянного магнита и выпрямленным током, протекающим по подвижной рамке измерительного механизма.
Конструктивно вольтметры Ц42302 выполнены в пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений и попадания пыли. Приборы Ц42300 имеют два исполнения: пылезащищенное и пылебрызгозащищенное по ГОСТ 22261.
По условиям эксплуатации приборы относятся к группе 5 ГОСТ 22261-94 и предназначены для работы при температуре окружающей среды от минус 30 до плюс 50 ° и относительной влажности 95 % при температуре 35 °С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерений | Способ включения | Условия эксплуатации |
---|---|---|
V - 10; 30; 50; 100; 150; 250; 400; 500; 600; 750 | Непосредственно | Нормальная частота и область частот: 45-65,50,60,200,400,500,800, 1000 Hz. |
V - 400; 450; 500; 600; 750 | Через трансформатор напряжения с вторичным напряжением 100 V | |
kV*** - 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600 |
Габаритные и установочные размеры Ц42302
Тип прибора |
Размеры в мм |
||||||
Ц42302 | A | B | C | D | D1 | d | E |
60 | 35 | 11 | 54,6 | 57,5 | 3.4 | 50 |
КОМПЛЕКТ ПОСТАВКИ
1. Прибор Ц42302.
2. Паспорт.
3. Крепежный комплект.
При заказе Ц42302 уточнить:
1. Верхний предел измерения (См таблицу).
2. Способ включения (прямой или через трансформатор напряжения).
3. Необходимость комплектации прибора трансформатором напряжения.
3. Трансформаторы напряжения в комплект поставки не входят. Поставляются отдельно.
Пример записи при заказе:
Вольтметр Ц42302 30 В
Вольтметр Ц42302 12,5 кВ 10000/100
Основные | |
---|---|
Состояние | Новое |
Тип измеряемого напряжения | AC |
Страна производитель | Россия |
Производитель | Электроприбор |
Тип | Аналоговый |
Единицы измерения | мВ, В, кВ, МВ |
- Цена: Цену уточняйте
