ОПИСАНИЕ ПРИБОРА
Мегаомметры Е6-32 предназначены для измерения электрического сопротивления элементов изоляции (далее – сопротивление изоляции) цепей, не находящихся под напряжением. Мегаомметры измеряют напряжение переменного тока в случае его наличия на объекте измерения.
Мегаомметры обеспечивают автоматическое переключение диапазонов и определение единиц измерения. При выключении, приборы сохраняют, а при включении восстанавливают настройки последнего измерения. Мегаомметры записывают в память результат последнего измерения и отображают его в режиме «Просмотр памяти». Мегаомметры используют результаты измерения сопротивления изоляции в моменты времени 15±1 с и 60±1 с (от начала измерения) для расчета коэффициента абсорбции.
Диапазон напряжения питания от 7,5 до 5,2 В. Питание осуществляется от никель-металлогидридного (Ni-Mh) аккумулятора с номинальным напряжением «6 В», емкостью «2000 мА/ч» или от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В». Приборы обеспечивают самоконтроль напряжения питания. При снижении напряжения от 5,2 В до 5,0 В происходит отключение мегаомметров. Мегаомметры имеют режим зарядки аккумулятора, в который переходят автоматически при подключении блока питания. Процесс зарядки отображается на индикаторе. Мегаомметры обеспечивают защиту от неправильного подключения аккумулятора и от перезарядки.
Время готовности мегаомметров при включении питания не более 3 с.
Время непрерывной работы мегаомметров при измерении сопротивлений при работе по циклу: измерение – 1 минута, пауза – 2 минуты, не менее 5 часов.
При неиспользовании мегаомметра в течение от 2 до 3 минут, происходит автоматическое выключение.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «C».
Мощность потребления, не более, 6 Вт.
Масса, не более, 0,8 кг.
Габаритные размеры, не более, 88х105х245 мм.
Срок службы, не менее, 10 лет.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Измерение электрического сопротивления изоляции постоянному току | ||||
Диапазоны измерения сопротивления | Пределы допускаемой основной абсолютной погрешности | |||
Е6-32 | от 1кОм до 999 МОм | ± (0,03×R+ 3 е.м.р.) | ||
от 1,00 до 9,99 ГОм | ±(0,03×R + 3 е.м.р.) (испытательные напряжения не менее 250 В |
|||
± (0,05×R + 5 е.м.р.)* (испытательные напряжения менее 250 В) |
||||
Е6-32 | от 10,0 до 99,9 ГОм | ± (0,05×R + 5 е.м.р.)* (испытательные напряжения не менее 500 В) |
||
от 100 до 300 ГОм | ± (0,15×R + 10 е.м.р.)* (испытательные напряжения не менее 500 В) |
|||
Время установления показаний при емкости объекта не более 1 мкФ и сопротивлении не более 100 МОм, не более, с | 20 | |||
2. Испытательные напряжения | ||||
Значения испытательного напряжения на разомкнутых гнёздах, В | Е6-32 | от 50 до 2500 (шаг установки 10В) | ||
Пределы допускаемой основной относительной погрешности установки испытательного напряжения, % | от 0 до плюс 15 | |||
Ток в измерительной цепи при коротком замыкании, не более, мА | 2 |
3. Измерение напряжения | |
Диапазон измерения действующего значения напряжения переменного тока частотой 50 Гц, В | от 40 до 700 |
Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока частотой 50 Гц, В | ± (0,05×U+ 3 е.м.р.) |
4. Дополнительные погрешности | |
Пределы допускаемой дополнительной погрешности измерений переменного напряжения, сопротивления изоляции, сопротивления металлосвязи, классификационного напряжения и напряжения пробоя разрядников, вызванной изменением температуры в рабочем диапазоне, ± 1,5% | |
Пределы допускаемой дополнительной погрешности измерений переменного напряжения, сопротивления изоляции, сопротивления металлосвязи, классификационного напряжения и напряжения пробоя разрядников, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, ± 5 % |
КОМПЛЕКТ ПОСТАВКИ

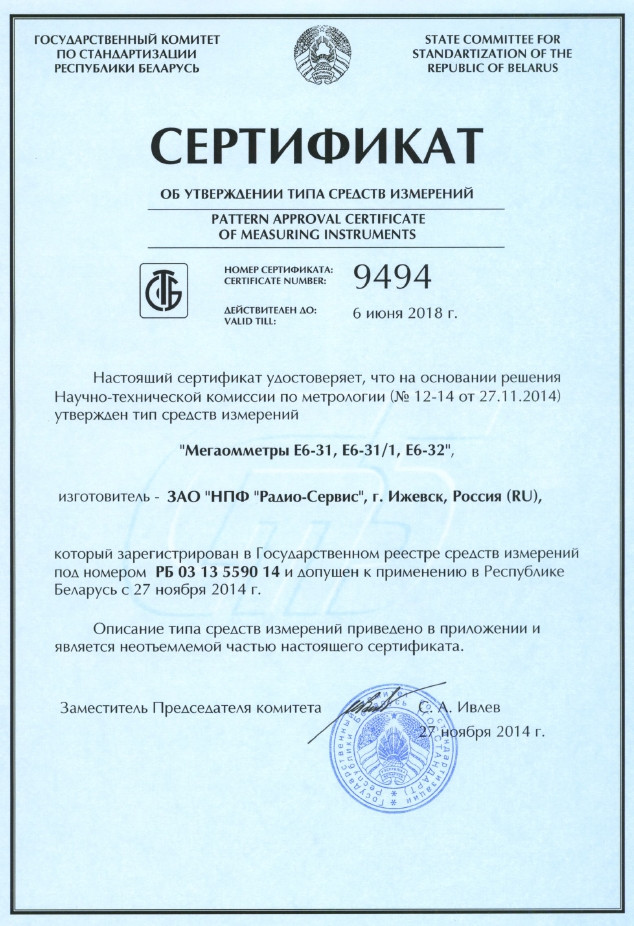

ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
Учебный фильм
Основные | |
---|---|
Производитель | Радио-Сервис |
Тип | Цифровой |
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Питание | Аккумулятор |
Вес | 2.2 |
- Цена: Цену уточняйте
