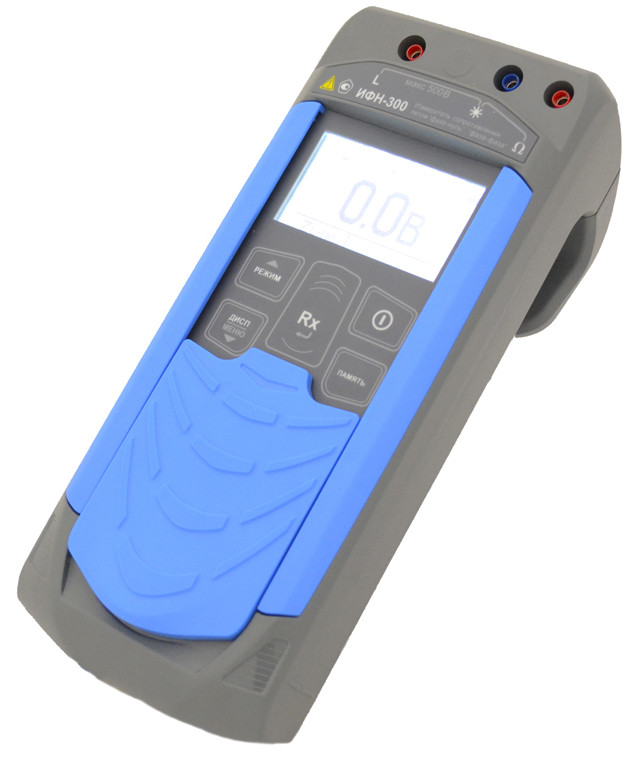

ИФН-300 Цифровой измеритель сопротивления петли
- В наличии
- Оптом и в розницу
Цену уточняйте
ОПИСАНИЕ ПРИБОРА
Цифровой измеритель сопротивления петли ИФН-300 предназначен для измерения сопротивления петли «фаза-нуль», «фаза-фаза» и переходного сопротивления контактных соединений. Исходя из результатов, можно выявить неисправности в групповых линиях и провести в короткие сроки мероприятия позволяющие предотвратить возникновения серьёзных аварий и пожаров.
Измерение параметров петли «фаза-нуль» осуществляется при приёмосдаточных проверках оборудования по требованию контролирующих органов или периодически - раз в 3 года.
При проведении измерений сопротивления петли «фаза-нуль», «фаза-фаза» цифровой измеритель одновременно измеряет активное, реактивное и полное сопротивление петли, а также вычисляет прогнозируемый ток короткого замыкания без отключения защиты линии. Это бывает необходимо для проверки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данного элемента.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| 1 Измерение напряжения переменного тока | |
| Диапазон измерения действующего значения напряжения, В | от 10,0 до 450,0 |
| Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока, В | ± (0,025U + 3 е.м.р.) |
| Рабочий диапазон частот, Гц | от 45 до 65 |
| 2 Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза» |
|
| Диапазоны измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом | от 0,01 до 9,99 |
| от 10,0 до 99,9 | |
| от 100 до 200 | |
| Пределы допускаемой основной абсолютной погрешности измерения активного, реактивного и полного сопротивлений цепей «фаза-нуль», «фаза-фаза», Ом |
±{[0,03+0,0001(Ак/Z-1)]·А + 4 е.м.р.} |
| Рабочий диапазон напряжений, В | от 180 до 450 |
| 3 Вычисление прогнозируемого тока короткого замыкания | |
| Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-ноль», кА | от 0 до 22 кА |
| Пределы допускаемой основной абсолютной погрешности вычисления прогнозируемого тока замыкания цепи «фаза-ноль», А | ± (220/Z)*(dz/100 %) |
| Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-фаза», кА | от 0 до 38 кА |
| Пределы допускаемой основной абсолютной погрешности вычисления прогнозируемого тока замыкания цепи «фаза-фаза», А | ± (380/Z)*(dz/100 %) |
| 4 Измерение электрического сопротивления постоянному току (металлосвязь) | |
| Пределы измерения сопротивления, Ом | от 0,01 до 999 |
| Пределы допускаемой основной абсолютной погрешности, Ом | ± (0,03R + 3 е.м.р.) |
| Ток в измерительной цепи для сопротивлений не более 10 Ом, мА | не менее 200 |
| Измерит. напряжение постоянного тока на разомкнутых гнездах, В | от 9 до 12 |
| Дополнительные погрешности |
| Пределы допускаемых дополнительных относительных погрешностей измерений напряжения и частоты переменного тока, активного, реактивного и полного сопротивлений цепи «фаза-нуль» и «фаза-фаза», сопротивления постоянному току, вызванной изменением температуры в рабочем диапазоне, ± 1,5 %. |
| Пределы допускаемых дополнительных относительных погрешностей измерений напряжения и частоты переменного тока, активного, реактивного и полного сопротивлений цепи «фаза-нуль» и «фаза-фаза», сопротивления постоянному току, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, ± 1,5%. |
КОМПЛЕКТ ПОСТАВКИ

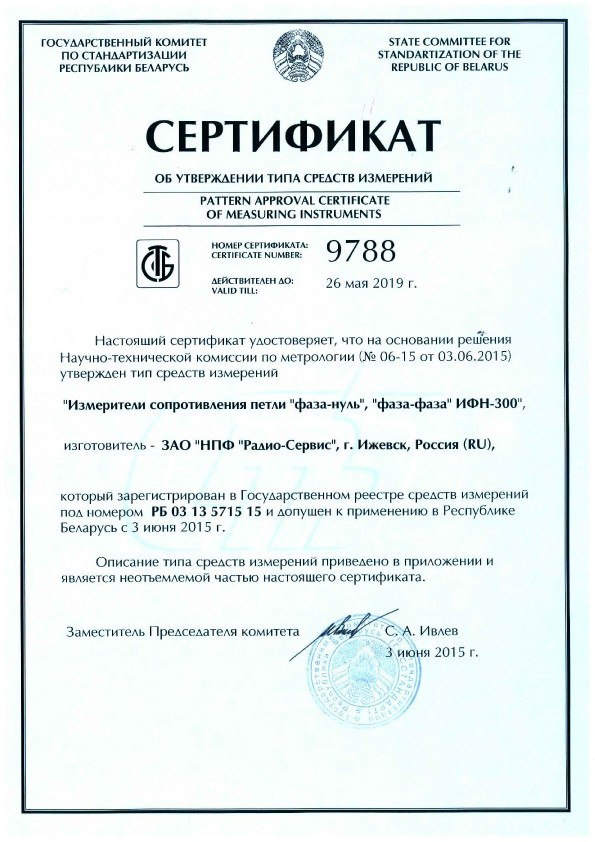

ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
Учебный фильм
| Основные | |
|---|---|
| Производитель | Радио-Сервис |
| Состояние | Новое |
| Тип | Цифровой |
| Страна производитель | Россия |
- Цена: Цену уточняйте
