УТ24 универсальное двухканальное реле времени ОВЕН
- В наличии
- Оптом и в розницу
Цену уточняйте
Универсальное двухканальное программируемое реле времени УТ24 предназначено для включения и выключения нагрузки по заранее заданной оператором программе. В зависимости от выбранного режима выполнение программы начинается либо по команде оператора, либо при подаче питания на прибор.
Прибор применяется в качестве таймера, устройства задержки включения или формирователя последовательности импульсов, длительность которых задается пользователем.
Прибор может быть использован при выполнении технологических процессов, начало выполнения которых не связано с календарным временем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр |
Значение |
|---|---|
|
Питание |
|
|
Напряжение питания: |
|
|
– переменное, В |
130... 265 |
|
– постоянное, В |
180... 310 |
|
Потребляемая мощность, ВА, не более |
10 |
|
Выходное напряжение встроенного источника питания, В |
24±3 |
|
Максимальный ток нагрузки встроенного источника питания, мА, не более |
100 |
|
Входы |
|
|
Количество входов управления |
3 |
|
Напряжение низкого (активного) уровня на входах |
от 0 до 4 В |
|
Напряжение высокого уровня на входах |
от 12 до 30 В |
|
Характеристики таймеров |
|
|
Количество таймеров |
2 |
|
Длительность временных интервалов |
0... 99 ч 59 мин 59,9 сек |
|
Дискретность установки длительности временных интервалов, сек |
0,1 |
|
Количество программируемых шагов в цикле |
до 30 |
|
Количество циклов в программе |
от 1 до 9999 или бесконечное |
|
Время задержки начала выполнения программы |
0 ... 9 ч 59 мин 59,9 сек |
|
Параметры встроенных выходных устройств |
|
|
Максимальный ток, коммутируемый контактами реле |
8 А при напряжении 220 В и cos j > 0,4 |
|
Максимальный ток нагрузки транзисторной оптопары |
0,2 А при напряжении +50 В |
|
Максимальный ток нагрузки оптосимистора |
50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц |
|
Максимально допустимый ток нагрузки дублирующего выхода второго канала |
30 мА (при напряжении +30 В) |
Характеристики корпусов
|
Тип корпуса |

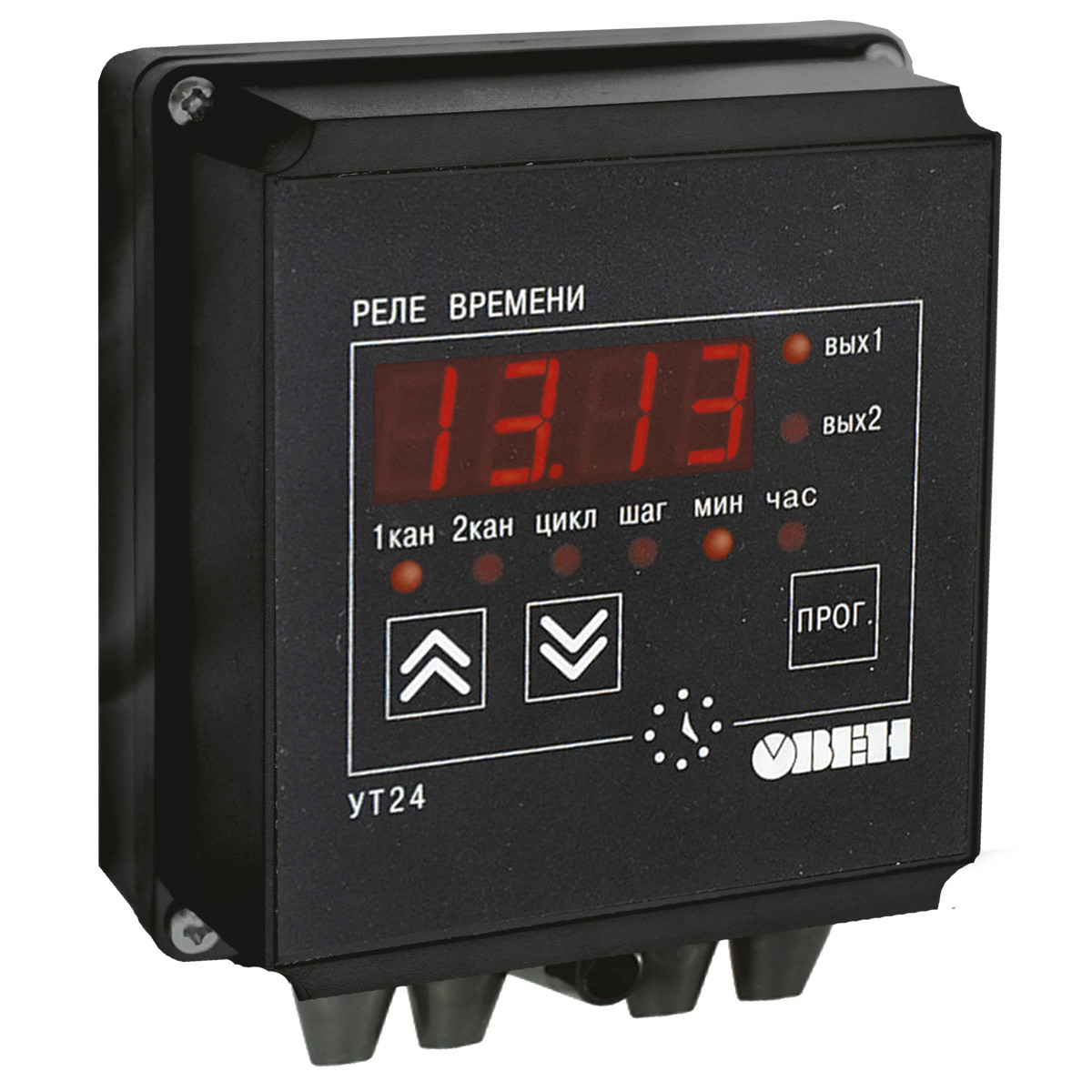

настенный Н |

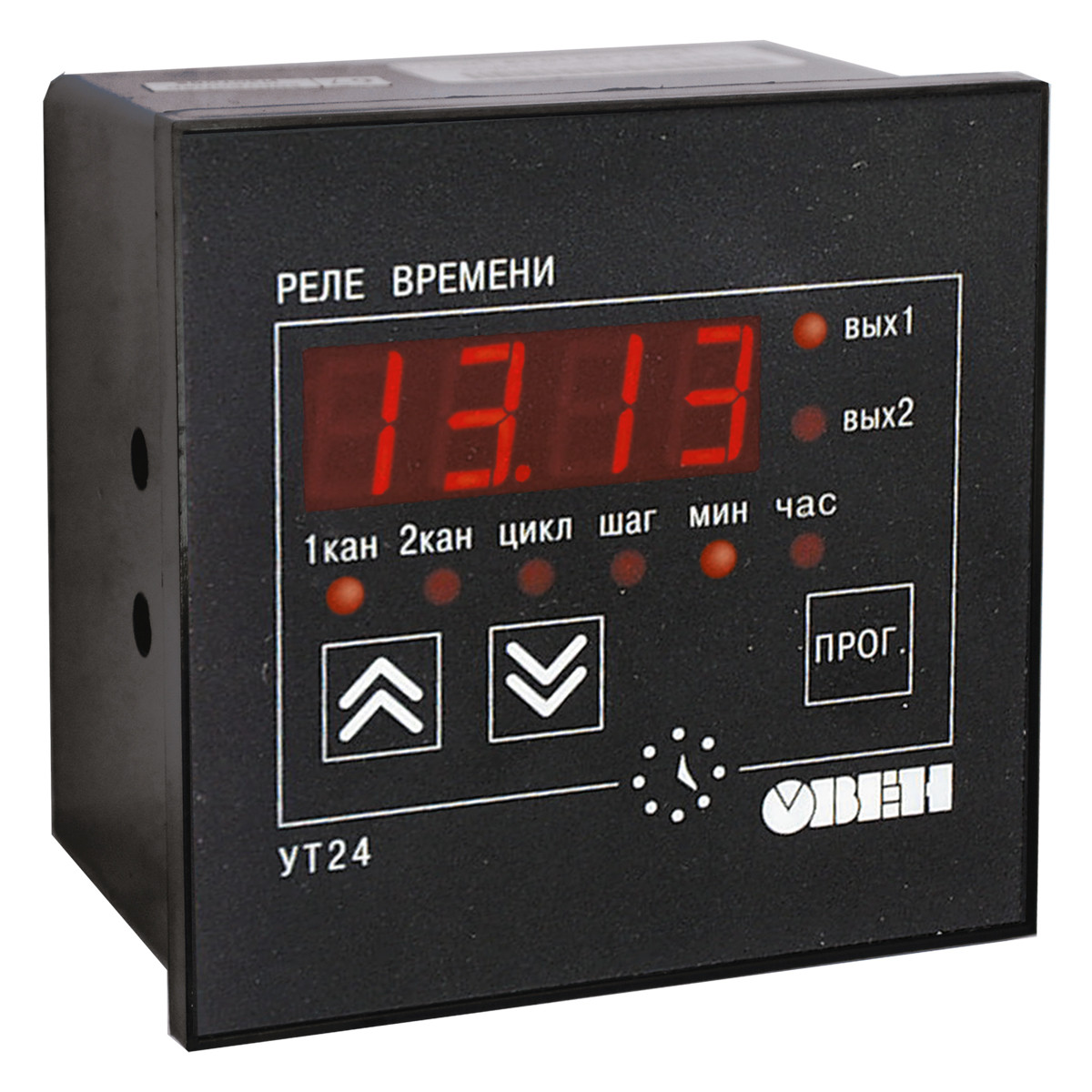

щитовой Щ1 |
щитовой Щ2 |

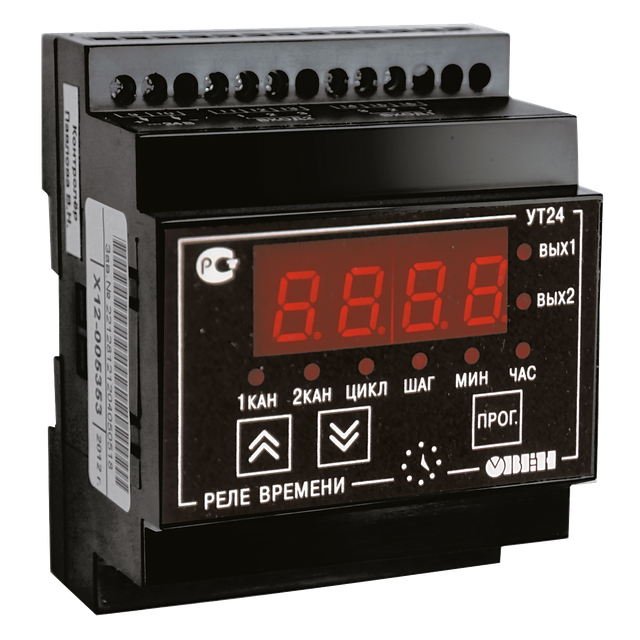

DIN-реечный |
|
Степень защиты корпуса |
IP44 |
IP54* |
IP20* |
IP20 |
|
Габаритные размеры корпуса, мм |
130х105х65 |
96х96х70 |
96х48х100 |
90х72х58 |
|
Масса прибора, кг, не более |
1 |
|||
|
Средний срок службы, лет |
8 |
|||
|
Средняя наработка на отказ, часов |
10000 |
|||
|
Примечание * – Со стороны передней панели |
||||
МОДИФИКАЦИИ ПРИБОРА
СХЕМА ПОДКЛЮЧЕНИЯ
КОМПЛЕКТ ПОСТАВКИ
- Прибор УТ24
- Комплект крепежных элементов (Н или Щ, в зависимости от типа корпуса)
- Паспорт и руководство по эксплуатации
- Гарантийный талон
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Принцип работы | Электронный |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Применение системы | Для линий технологического процесса |
| Единица измерения | °С |
