Микропроцессорный счетчик импульсов СИ 8 используется для подсчета количества продукции на транспортере, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, отсчета партий продукции, суммарного количества изделий и т.п. Встроенный в СИ8 таймер позволяет использовать прибор в качестве счетчика наработки, расходомера или для определения скорости вращения вала.
Счетчик импульсов СИ8 не рекомендуется использовать совместно с энкодерами. Для работы с энкодерами следует применять счетчик импульсов ОВЕН СИ30.
Функциональные возможности:
- Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
- Определение направления вращательного движения узлов и механизмов.
- Подсчет текущего или суммарного расхода.
- Реальные единицы измерения продукции.
- Подсчет времени наработки оборудования.
- Измерение длительности процессов.
- Три внешних входных устройства для организации счета.
- Управление нагрузкой с помощью двух выходных устройств.
- Сохранение результатов счета при отключении питания.
- Встроенный модуль интерфейса RS-485 по желанию заказчика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Питание | |
| Напряжение питания | 90...264 В переменного тока или 20...34 В постоянного тока |
| Входы | |
| Количество входов управления | 3 |
| Напряжение низкого (активного) уровня на входах | 0...0,8 В |
| Напряжение высокого уровня на входах | 2,4...30 В |
| Встроенный источник питания | |
| Номинальное выходное постоянное напряжение | 24 В |
| Максимальный выходной ток | 100 мА |
| Нестабильность выходного напряжения, не более | 0,125 |
| Уровень пульсаций, не более | 100 мВ |
| Счетчик импульсов | |
| Количество счетных разрядов | 7 |
| Максимальная частота входных импульсов | 8000 Гц |
| Минимальная длительность входных импульсов | 0,1 мс |
| Диапазон значений делителя | 1..9999 |
| Диапазон значений множителя | 0,000001...9999999 |
| Постоянная времени входного фильтра | 0,1...1000 мс |
| Расходомер | |
| Время измерения среднего расхода | 0,1...99,9 с |
| Счетчик времени | |
| Дискретность отсчета времени | 1 мин или 0,01 с |
| Выходные устройства | |
| Время выключенного состояния ВУ | 0,1...99,9 с |
| Максимально допустимый ток нагрузки: | |
| – электромагнитных реле | 8 А (220 В и cos φ> 0,4) |
| – транзисторных оптопар | 0,2 А (+50 В) |
| – оптосимисторов | 50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц |
| – дублирующего выхода второго канала | 30 мА при +30 В |
| Количество разрядов индикации | 8 |
| Интерфейсы связи | |
| Интерфейсы | RS-485 (протокол ОВЕН) |
| Корпуса | |
| Габаритные размеры и степень защиты корпуса | |

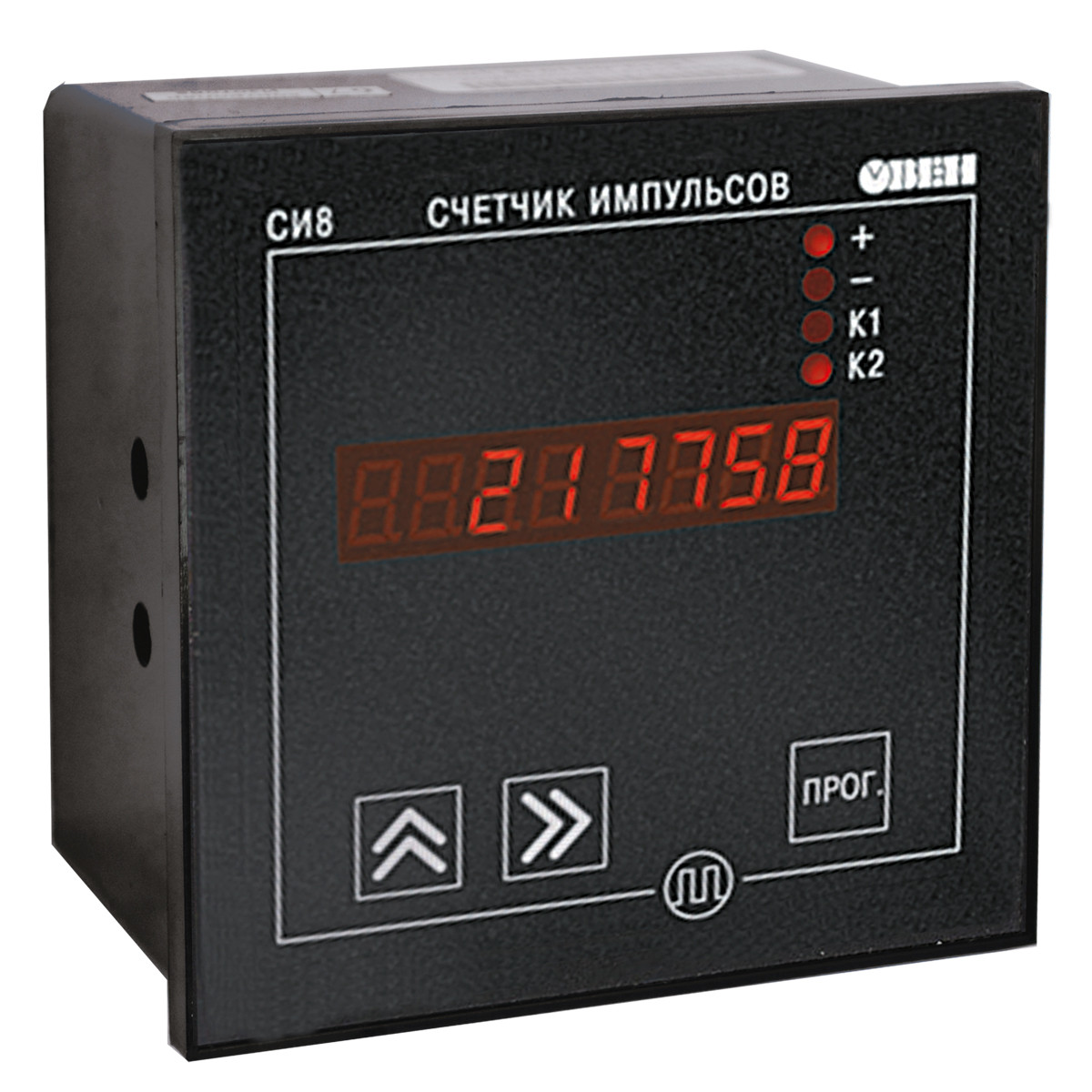

| – щитовой Щ1 | 96х96х70, IP54* |
| – щитовой Щ2 | 96х48х100, IP20* |

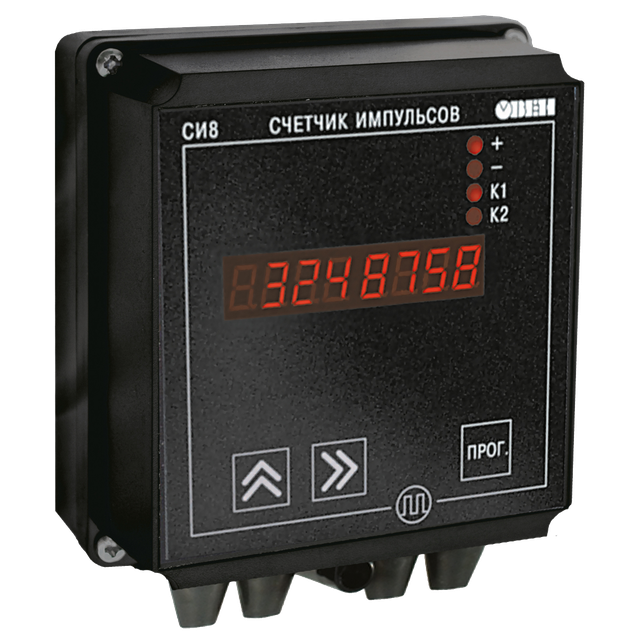

| – настенный Н | 130х105х65, IP44 |
| * со стороны передней панели | |
| Условия эксплуатации | |
| Температура окружающего воздуха | +1...+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при 35 °С) | не более 80 % |
МОДИФИКАЦИИ ПРИБОРА
СХЕМЫ ПОДКЛЮЧЕНИЯ
Схема подключения прибора СИ8 с релейным выходом
Схема подключения прибора СИ8 с оптотранзисторным выходом
Схема подключения прибора СИ8 с оптосимисторным выходом
КОМПЛЕКТ ПОСТАВКИ
- Прибор СИ8
- Комплект крепежных элементов
- Паспорт и руководство по эксплуатации
- Гарантийный талон
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Состояние | Новое |
| Дополнительные характеристики | |
| Применение системы | Для линий технологического процесса |
| Единица измерения | °С |
| Принцип работы | Электронный |
