Прибор САУ-У предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких или сыпучих веществ в различного рода резервуарах, емкостях, контейнерах и т.п.
Функционирование систем, в которых применяется прибор, может осуществляться как в автоматическом режиме по одному из встроенных в прибор алгоритмов, так и в ручном – по командам пользователя.
Прибор работает с различными по электропроводности жидкостями – водопроводной или загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.) и др. и обеспечивает выполнение следующих функций:
- контроль значений уровня рабочей среды или ее состояния (давления, температуры и/или других параметров) – до 4-х параметров одновременно, с использованием четырех независимых каналов контроля и широкого спектра используемых датчиков;
- управление работой исполнительных механизмов (например, насосов) – до 3-х одновременно, с использованием:
- встроенных таймеров для установки специальных временных параметров;
- возможности задания времени задержки выполнения алгоритма;
- возможности инверсии режима работы любого канала (например, работа в режиме заполнения или опорожнения резервуара);
- сигнализацией об аварийном состоянии системы.
По своим техническим возможностям прибор способен функционировать по назначениям, заявленным в сопроводительной документации аналогов – САУ-МП, САУ-М6, САУ-М7Е и др.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Значение |
|---|---|
|
Диапазон переменного напряжения питания: |
|
|
напряжение, В |
90…264 (номинальные значения – 110 , 220 или 240) |
|
частота, Гц |
47…63 (номинальные значения – 50 и 60) |
|
Диапазон постоянного напряжения питания, В: |
20…34 (номинальные значения – 50 и 60) |
|
Потребляемая мощность, ВА, не более |
6 |
|
Входы |
|
|
Количество входов (каналов контроля входного сигнала) |
4 |
|
Типы датчиков |
кондуктометрические, с выходными транзисторными ключами, механические контактные устройства, датчики с токовым выходом |
|
Питание датчиков от внутреннего источника: |
|
|
постоянное или переменное напряжение, В |
5±0,5 |
|
частота для переменного тока, Гц |
25±1 |
|
Ток, протекающий через кондуктометрический датчик, мА, не более |
1 |
|
Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более |
450 |
|
Унифицированные датчики с токовым сигналом, мА |
от 0 до 5, от 0 до 20, от 4 до 20 |
|
Дискретность установки порога срабатывания канала контроля входного сигнала, % |
1 |
|
Выходы |
|
|
Количество релейных выходных каналов |
3 |
|
(вид коммутационных контактов) |
(нормально разомкнутые) |
|
Номинальное коммутируемое напряжение в нагрузке |
|
|
для цепи постоянного тока*, В, не более |
24 |
|
для цепи переменного тока**, В, не более |
250 |
|
Установившийся ток при максимальном напряжении: |
|
|
для цепи постоянного тока*, А, не более |
1 |
|
для цепи переменного тока**, А, не более |
3 |
|
Гальваническая изоляции выходов |
Межканальная |
|
Электрическая прочность изоляции выходов, В |
1500 |
|
Напряжение встроенного источника питания внешних активных датчиков, В |
24±1,2 |
|
Максимальный ток нагрузки источника питания датчиков, мА, не более |
50 |
|
Габаритные размеры прибора, мм |
|
|

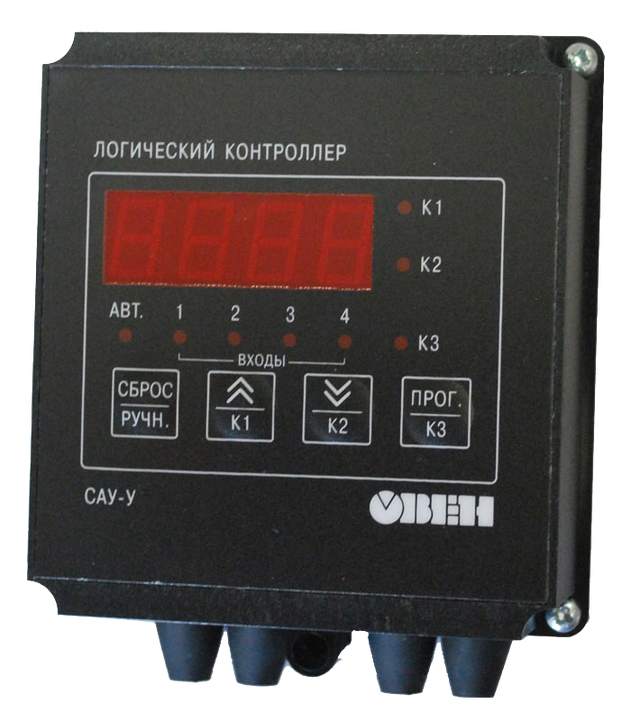

тип корпуса – настенный Н |
(130×105×65) ±1 |
|

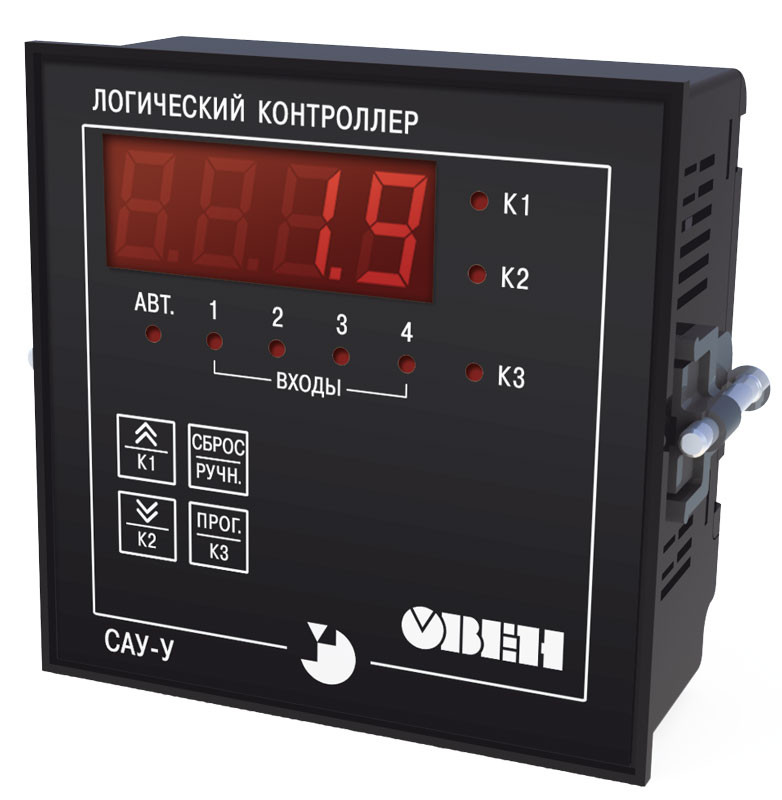

тип корпуса – щитовой Щ11 |
(96×96×46,5) ±1 |
|
тип корпуса – DIN-реечный Д |
(88×72×54) ±1 |
|
Степень защиты корпуса по ГОСТ 14254-96: |
|
|
тип корпуса – настенный Н |
IP44 |
|
тип корпуса – щитовой Щ11 |
IP54 со стороны лицевой панели |
|
тип корпуса – DIN-реечный Д |
IP20 |
|
Масса прибора, кг, не более |
0,7 |
|
Средний срок службы, лет |
8 |
|
* Нагрузка для категории использования DC-14 по ГОСТ Р 50030.1–2000. |
|
|
** Нагрузка для категории использования АС-15 по ГОСТ Р 50030.1–2000. |
|
КОМПЛЕКТ ПОСТАВКИ
- Прибор САУ-У
- Комплект крепежных элементов
- Паспорт и руководство по эксплуатации
- Гарантийный талон
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
| Основные атрибуты | |
|---|---|
| Страна производитель | Россия |
| Производитель | ОВЕН |
| Применение системы | Для линий технологического процесса |
| Дополнительные характеристики | |
| Единица измерения | °С |
| Принцип работы | Электронный |
| Состояние | Новое |
