ОПИСАНИЕ ПРИБОРА
Назначение и область применения:

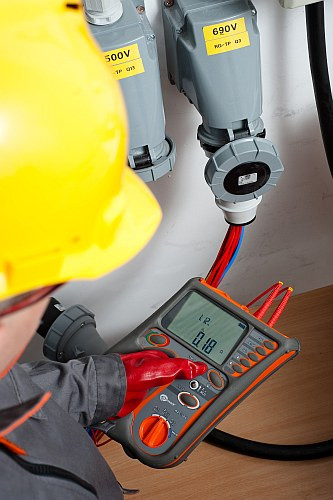

Приборы серии MZC — это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.
Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.
Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.
Измерение:
- действующего значения фазного и междуфазного напряжения переменного тока;
- полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
- полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
- активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
- целостности (наличия) нулевого и защитного проводников (до начала измерений). Сохранение и передача в компьютер:
- данных измерений и вычислений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измерение напряжения переменного тока (True RMS)
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,0...249,9 В | 0,1 В | ±(2% и. в. + 4 е. м. р.) |
250...750 В | 1 В | ± (2% и. в. + 2 е. м. р.) |
Диапазон частоты: 45...65 Гц
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
Диапазон измерения согласно IEC 61557Провод измерительный | Диапазон ZS |
---|---|
1,2 м | 0,13...1999 Ом |
5 м | 0,17...1999 Ом |
10 м | 0,21...1999 Ом |
20 м | 0,29...1999 Ом |
WS-01, -05 | 0,19...1999 Ом |
Измерение полного сопротивления петли короткого замыкания ZS
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0...19,99 Ом | 0,01 Ом | ±(5% и. в. + 3 е. м. р.) |
20,0...199,9 Ом | 0,1 Ом | ±(4% и. в. + 3 е. м. р.) |
200...1999 Ом | 1 Ом |
- Номинальное напряжение сети UnL-N/ UnL-L: 110/190В, 115/200В, 127/220В, 220/380В, 230/400В, 240/415В, 290/500В, 400/690В
- Рабочий диапазон напряжения: 100…440 В (для ZL-PE и ZL-N) и 100…750В (для ZL-L)
- Номинальная частота сети fn: 50 Гц, 60 Гц
- Рабочий диапазон частоты: 45…65 Гц
- Максимальный измерительный ток: 36,7A (10мс) для 690В, 21,3A (10мс) для 400В, 24,5A (10мс) для 230В, 12,2A (10мс) для 115В
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0...19,99 Ом | 0,01 Ом | ±(5% и. в. + 5 е. м. р.) от ZS |
20,0...199,9 Ом | 0,1 Ом |
Рассчитывается и отображается для ZS < 200 Ом
Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
2,00...19,99 A | 0,01 A | |
20,0...199,9 A | 0,1 A | |
200...1999 A | 1 A | |
2,00...19,99 кA | 0,01 кA | |
20,0…40,0 кA | 0,1 кA |
Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)
Диапазон измерения согласно IEC 61557Провод измерительный | Диапазон ZS |
---|---|
1,2 м | 0,43...1999 Ом |
5 м | 0,47...1999 Ом |
10 м | 0,51...1999 Ом |
20 м | 0,59...1999 Ом |
WS-01, -05 | 0,49...1999 Ом |
Измерение полного сопротивления петли короткого замыкания ZS
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0...19,99 Ом | 0,01 Ом | ±(6% и.в. + 10 е.м.р.) |
20,0...199,9 Ом | 0,1 Ом | ±(6% и. в. + 5 е. м. р.) |
200...1999 Ом | 1 Ом |
- Без отключения УЗО с IΔn ≥ 30 мA
- Номинальное напряжение сети Un:110В, 115В, 127В, 220В, 230В, 240В, 290В, 400В
- Рабочий диапазон напряжений: 100…440 В
- Номинальная частота сети fn: 50 Гц, 60 Гц
- Рабочий диапазон частоты: 45…65 Гц
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0..19,99 Ом | 0,01 Ом | ±(6% + 10 е. м. р.) от ZS |
20,0…199,9 Ом | 0,1 Ом | ±(6% + 5 е. м. р.) от ZS |
Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 ВДиапазон | Разрешение | Основная погрешность |
---|---|---|
0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
2,00...19,99 A | 0,01 A | |
20,0...199,9 A | 0,1 A | |
200...1999 A | 1 A | |
2,00...19,99 кA | 0,01 кA | |
20,0…40,0 кA | 0,1 кA |
Дополнительные технические характеристики | |
---|---|
Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
Категория безопасности | IV 600V (III 1000V), согласно PN-EN 61010-1 |
Степень защиты корпуса согласно PN-EN 60529 | IP54 |
Питание измерителя | щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C) |
Габаритные размеры | 260×190×60 мм |
Масса измерителя | около 2,2 кг |
Температура хранения | –20...+60° C |
Рабочая температура | 0...+45° C |
Время до самовыключения (Auto-OFF) | 120 сек |
Количество измерений Z (для щелочных батареек) | >3000 (2 измерения в минуту) |
Память результатов измерений | 990 ячеек, 3500 результатов |
Интерфейс | USB |
КОМПЛЕКТ ПОСТАВКИ
Количество | |
---|---|
Зажим «Крокодил» изолированный голубой K02 | 1 |
Зажим «Крокодил» изолированный красный K02 | 1 |
Зонд острый с разъемом «банан» голубой | 1 |
Зонд острый с разъемом «банан» желтый | 1 |
Зонд острый с разъемом «банан» красный | 1 |
Кабель последовательного интерфейса USB | 1 |
Провод измерительный 1,2 м с разъемами «банан» голубой | 1 |
Провод измерительный 1,2 м с разъемами «банан» желтый | 1 |
Провод измерительный 1,2 м с разъемами «банан» красный | 1 |
Ремень для переноски прибора | 1 |
Футляр L4 | 1 |
Элемент питания алкалиновый 1,5V AA LR6 | 1 |
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
Если этот прибор не подходит Вам по каким-либо параметрам – предлагаем Вам подобрать другой вариант в нашем каталоге. У нас есть достаточное количество приборов данной группы.
Основные | |
---|---|
Производитель | Sonel |
Состояние | Новое |
Страна производитель | Польша |
- Цена: Цену уточняйте
