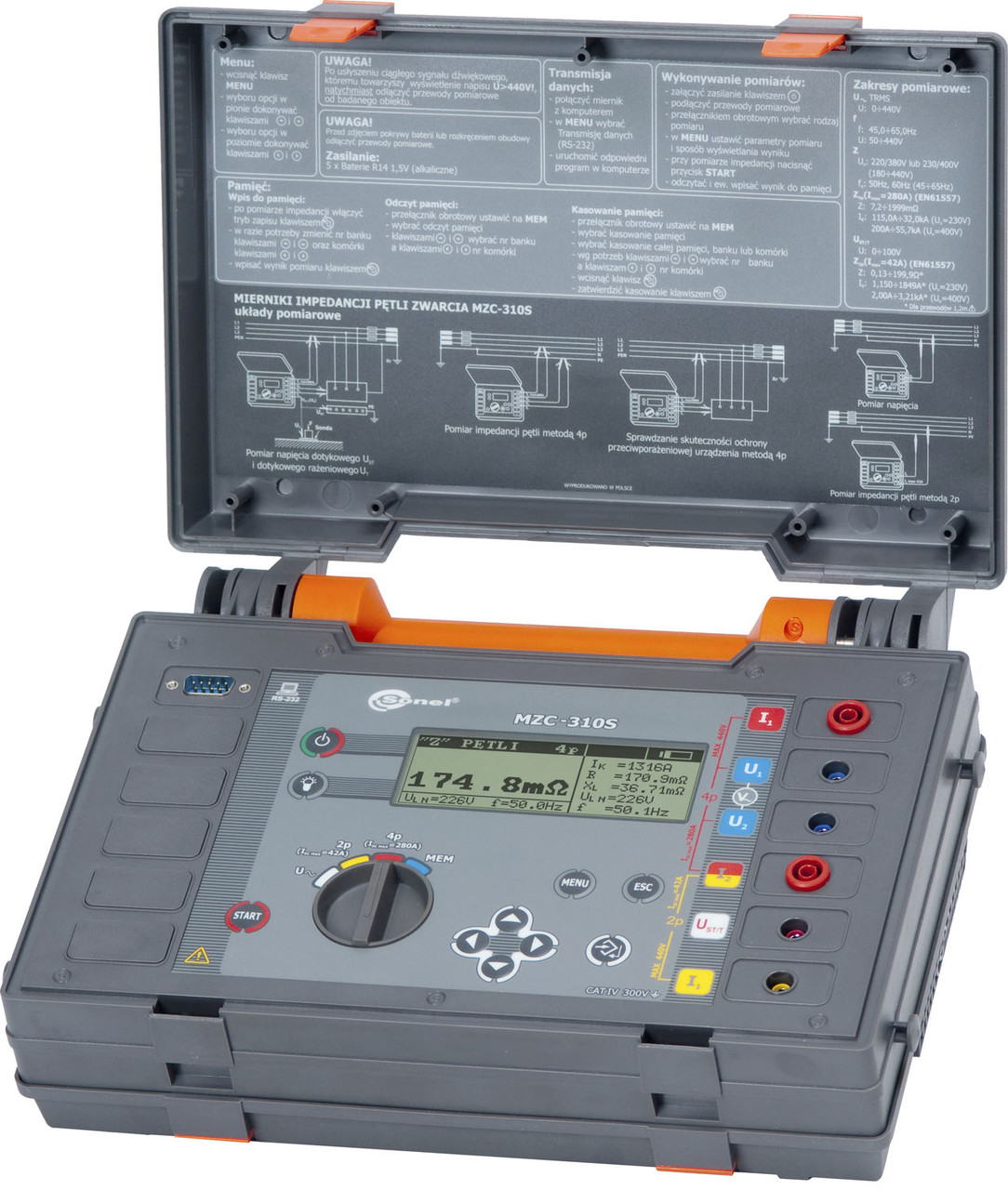

ОПИСАНИЕ ПРИБОРА
Назначение и область применения:
Предназначен для измерения параметров петли короткого замыкания измерительным током до 42А по 2-х проводной схеме в домах и офисах или током до 280А по 4-х проводной схеме на электростанциях и распределительных установках, что обеспечивает возможность проведения измерений с высокой точностью и разрешением от 0,1 мОм.
Основные характеристики:
- измерение полного, активного и реактивного сопротивления петли короткого замыкания;
- вычисление ожидаемого тока короткого замыкания;
- работа в однофазных и трехфазных цепях напряжением 220/380 В и 230/400 В и частотой 45...65 Гц;
- измерение сопротивления петли короткого замыкания на электростанциях и распределительных установках измерительным током до 280 А и максимальным разрешением 0,1 мОм (по 4-х проводной схеме);
- измерение сопротивления петли короткого замыкания в электроустановках зданий измерительным током до 42 А с максимальным разрешением 0,01 Ом (по 2-х проводной схеме);
- измерение напряжения переменного тока (True RMS);
- измерение частоты переменного тока;
- измерение напряжения прикосновения и поражающего напряжения прикосновения ;
- память 990 результатов измерений;
- передача данных в компьютер;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон
Разрешение | Основная погрешность | |
---|---|---|
0...440 В | 1 В | ± (2% и. в. + 2 ед. мл. разряда) |
Диапазон частот: 45...65 Гц. Входное сопротивление вольтметра: ≥ 200 кОм
Измерение параметров петли короткого замыкания при максимальном рабочем токе (4p, Imax=280 A)
Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
Диапазон измерения Zs согласно IEC 61557...7,2 мОм ÷ 1999 мОм
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,0...199,9 мОм | 0,1 мОм | ± (2% и. в. + 2 мОм) |
200...1999 мОм | 1 мОм |
Расчёт ожидаемого тока короткого замыкания Iк (Imax = 280 А)
Диапазон измерения Iк согласно IEC 61557: для Un= 220 В...110,0 А ÷ 30,6 кА; для Un= 380 В...190 А ÷ 52,9 кА
Диапазон отображения Iк
Диапазон | Разрешение | Основная погрешность |
---|---|---|
110,0 А...199,9 A | 0,1 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания. |
200 A...1999 A | 1 A | |
2,00 кА...19,99 кА | 0,01 кА | |
20,0 кА...199,9 кА | 0,1 кА | |
200 кА...* | 1 кА |
* 220 кА для Ul-n
380 кА для Ul-l
Измерение напряжения прикосновения UST (поражающего Uт)
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0...100 В | 1 В | ± (10% и.в. + 2 ед. мл. разряда) |
При расчётах Uт активное сопротивление тела человека принимается - 1 кОм
Измерение параметров петли короткого замыкания при стандартном рабочем токе (2p, Imax=42 A) Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
Диапазон измерения согласно IEC 61557
Провод измерительный | Диапазон измерения |
---|---|
1,2 м | 0,13...199,9 Ом |
5 м | 0,15...199,9 Ом |
10 м | 0,19...199,9 Ом |
20 м | 0,25...199,9 Ом |
Диапазон отображения Zs, Rs, Xs
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,00...19,99 Ом | 0,01 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
20,0...199,9 Ом | 0,1 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
Расчёт ожидаемого тока короткого замыкания Iк (Imax=42 A)
Диапазон измерения Iк согласно IEC 61557
Провод измерительный | Диапазон измерения Iк для Un = 220 В | Диапазон измерения Iк для Un = 380 В |
---|---|---|
1,2 м | 1,10 А...1768 А | 1,9 А...3,05 кА |
5 м | 1,10 А...1338 А | 1,9 А...2,54 кА |
10 м | 1,10 А...1207 А | 1,9 А...2,08 кА |
20 м | 1,10 А...884 А | 1,9 А...1,53 кА |
Диапазон отображения Iк
Диапазон отображения | Разрешение | Основная погрешность |
---|---|---|
1,150 А...1,999 А | 0,001 А | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
2,00 А...19,99 А | 0,01 А | |
20,0 А...199,9 А | 0,1 А | |
200 А...1999 А | 1 А | |
2,00 кА...19,99 кА | 0,01 кА | |
20,0 кА...38,0 кА | 0,1 кА |
Условия применения:
Номинальное напряжение измеряемой цепи Un: | |
Напряжение фазное | 220 В или 230 В |
Напряжение междуфазное | 380 В или 400 В |
Диапазон напряжения, при котором выполнимо измерение петли | 180 В...440 В |
Частота номинальная для данной цепи | 50 Гц и 60 Гц (45...65 Гц) |
Дополнительные технические характеристики | |
---|---|
Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
Категория безопасности | IV 300В согласно PN-EN 61010-1 |
Степень защиты корпуса согласно PN-EN 61010-1 | IP20 |
Питание | Элементы питания алкалиновые LR14 (5 шт.) |
Температура хранения | -20...+60°C |
Температура номинальная | +20...+25°C |
Температурный коэффициент | ± 0,1% измеряемого значения /°C |
Время до самовыключения | 120 секунд |
Дисплей | графический 192 х 64 пункта |
Стандарт качества | разработка, проект и производство согласно ISO 9001 |
Заряда одного комплекта элементов питания достаточно для проведения 2000 измерений ( 4 измерения/мин.) |
КОМПЛЕКТ ПОСТАВКИ
Наименование | Количество |
---|---|
Зажим «Крокодил» изолированный черный K03 | 4 |
Зонд Кельвина одноконтактный | 2 |
Зонд острый с разъемом «банан» желтый | 1 |
Зонд острый с разъемом «банан» черный | 1 |
Кабель двухпроводный 3 м | 1 |
Кабель последовательного интерфейса RS-232 | 1 |
Провод измерительный 1,2 м с разъёмами «банан» чёрный | 1 |
Провод измерительный 1,2 м с разъемами «банан» желтый | 1 |
Ремни «Свободные руки» | 1 |
Футляр L2 | 1 |
Элемент питания алкалиновый SONEL 1,5V LR14 | 3 |
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
Если этот прибор не подходит Вам по каким-либо параметрам – предлагаем Вам подобрать другой вариант в нашем каталоге. У нас есть достаточное количество приборов данной группы.
Основные | |
---|---|
Производитель | Sonel |
Состояние | Новое |
Страна производитель | Польша |
- Цена: Цену уточняйте
