ОПИСАНИЕ ПРИБОРА
Назначение и область применения:

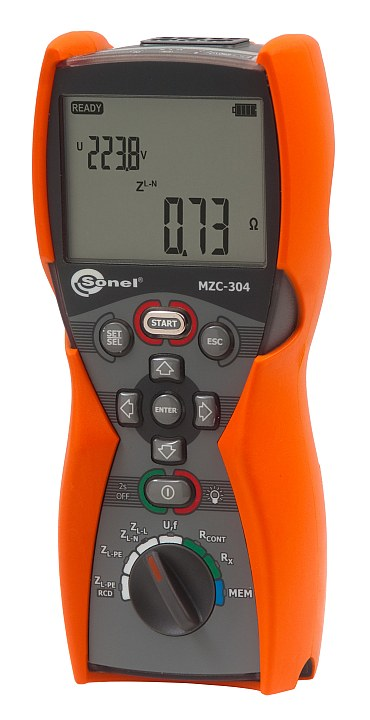

Приборы серии MZC — это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.
Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.
Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.
Измерение:
- действующего значения фазного и междуфазного напряжения переменного тока;
- полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
- полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
- активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
- целостности (наличия) нулевого и защитного проводников (до начала измерений). Сохранение и передача в компьютер:
- данных измерений и вычислений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измерение напряжения переменного тока (True RMS)
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,0...299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) |
300...500 В | 1 В | ± (2% и. в. + 2 е. м. р.) |
Диапазон частоты: 45...65 Гц
Измерение частоты
Диапазон | Разрешение | Основная погрешность |
---|---|---|
45,0...65,0 Гц | 0,1 | ±(0.1% и. в. + 1 е. м. р.) |
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
Диапазон измерения согласно IEC 61557Провод измерительный | Диапазон ZS |
---|---|
1,2 м | 0,13...1999 Ом |
5 м | 0,17...1999 Ом |
10 м | 0,21...1999 Ом |
20 м | 0,29...1999 Ом |
WS-01, -05 | 0,19...1999 Ом |
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0...19.99 Ом | 0.01 Ом | ±(5% и. в. + 3 е. м. р.) |
20,0...199,9 Ом | 0,1 Ом | |
200...1999 Ом | 1 Ом |
- Номинальное напряжение сети UnL-N/ UnL-L: 220/380 В, 230/400В, 240/415В
- Рабочий диапазон напряжения: 180…270 В (для ZL-PE и ZL-N) и 180…460В (для ZL-L)
- Номинальная частота сети fn: 50 Гц, 60 Гц
- Рабочий диапазон частоты: 45…65 Гц
- Максимальный измерительный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0...19,99 Ом | 0,01 Ом | ±(5% и. в. + 5 е. м. р.) от ZS |
20,0...199,9 Ом | 0,1 Ом |
Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
2,00...19,99 A | 0,01 A | |
20,0...199,9 A | 0,1 A | |
200...1999 A | 1 A | |
2,00...19,99 кA | 0,01 кA | |
20,0…40,0 кA | 0,1 кA |
Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)
Измерение полного сопротивления петли короткого замыкания ZSДиапазон измерения согласно IEC 61557: 0,5...1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51...1999 Ом для измерительных проводников 5 м, 10 м, 20 м.
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0...19,99 Ом | 0,01 Ом | ±(6% и.в. + 10 е.м.р.) |
20,0...199,9 Ом | 0,1 Ом | ±(6% и. в. + 5 е. м. р.) |
200...1999 Ом | 1 Ом |
- Без отключения УЗО с IΔn ≥ 30 мA
- Номинальное напряжение сети Un:220 В, 230 В, 240 В
- Рабочий диапазон напряжений: 180…270 В
- Номинальная частота сети fn: 50 Гц, 60 Гц
- Рабочий диапазон частоты: 45…65 Гц
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0..19,99 Ом | 0,01 Ом | ±(6% + 10 е. м. р.) от ZS |
20,0…199,9 Ом | 0,1 Ом | ±(6% + 5 е. м. р.) от ZS |
Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
2,00...19,99 A | 0,01 A | |
20,0...199,9 A | 0,1 A | |
200...1999 A | 1 A | |
2,00...19,99 кA | 0,01 кA | |
20,0…40,0 кA | 0,1 кA |
Низковольтное измерение сопротивления
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мАДиапазон измерения согласно IEC 61557-4: 0,12...400 Ом
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
20,0...199,9 Ом | 0,1 Ом | |
200...400 Ом | 1 Ом |
- Напряжение на разомкнутых измерительных проводниках: 4…9 В
- Выходной ток при R<2 Ом: мин. 200 мA (ISC: 200..250 мA)
- Компенсация сопротивления измерительных проводников
- Измерение двунаправленным током
Измерение активного сопротивления малым током
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,0...199,9 Ом | 0,1 Ом | ±(2% и. в. + 3 е. м. р.) |
200...1999 Ом | 1 Ом |
- Напряжение на разомкнутых измерительных проводниках: 4…9 В
- Выходной ток < 8 мA
- Звуковая индикация при сопротивлении < 30 Ом±50%
- Компенсация сопротивления измерительных проводников
Дополнительные технические характеристики | |
---|---|
Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
Категория безопасности | IV 300V (III 600V), согласно PN-EN 61010-1 |
Степень защиты корпуса согласно PN-EN 60529 | IP65 |
Питание измерителя | щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C) |
Габаритные размеры | 220×98×58 мм |
Масса измерителя | около 1 кг |
Температура хранения | –20...+70° C |
Рабочая температура | 0...+50° C |
Время до самовыключения (Auto-OFF) | устанавливается в меню прибора |
Количество измерений Z (для щелочных батареек) | >5000 (2 измерения в минуту) |
Память результатов измерений | 990 ячеек, 10000 результатов |
Интерфейс | радиоканал OR-1 |
КОМПЛЕКТ ПОСТАВКИ
Количество | |
---|---|
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO | 1 |
Беспроводной интерфейс OR-1 (USB) | 1 |
Зажим «Крокодил» изолированный жёлтый K02 | 1 |
Зонд острый с разъемом «банан» голубой | 1 |
Зонд острый с разъемом «банан» красный | 1 |
Крепеж «Свободные руки» | 1 |
Провод измерительный 1,2 м с разъемами «банан» голубой | 1 |
Провод измерительный 1,2 м с разъемами «банан» желтый | 1 |
Провод измерительный 1,2 м с разъемами «банан» красный | 1 |
Ремень для переноски прибора | 1 |
Футляр М6 | 1 |
Элемент питания алкалиновый 1,5V AA LR6 | 1 |
ЛИЦЕНЗИИ И СЕРТИФИКАТЫ
Основные | |
---|---|
Производитель | Sonel |
Состояние | Новое |
Страна производитель | Польша |
- Цена: Цену уточняйте
