ОПИСАНИЕ ПРИБОРА

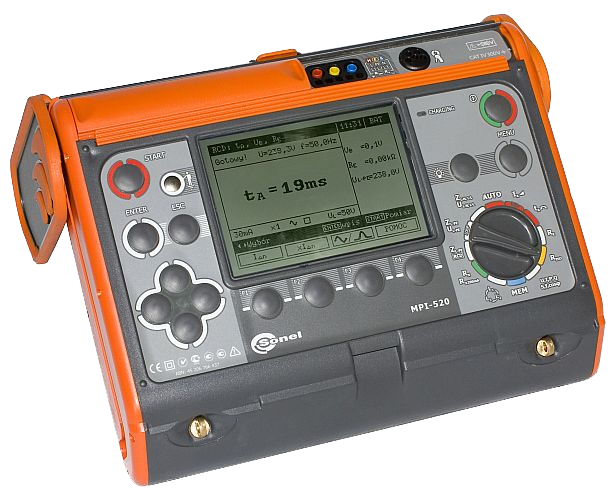

MPI-520 Измеритель параметров электробезопасности электроустановок

Назначение и область применения:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.



Основные характеристики:

  • Измерители параметров электробезопасности электроустановок MPI-520 предназначены для измерения:



  • действующего значения фазного и междуфазного напряжения переменного тока;
  • частоты переменного тока
  • полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
  • полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
  • силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
  • силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
  • силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
  • силы тока отключения УЗО для дифференциального постоянного тока;
  • времени отключения сети при срабатывании УЗО;
  • сопротивления защитного заземления;
  • напряжения прикосновения относительно номинального дифференциального тока;
  • напряжения переменного тока помех;
  • сопротивления заземляющего устройства по 3-х полюсному методу;
  • сопротивления защитных проводников;
  • электрического сопротивления малым током;
  • сопротивления электроизоляции.

Для запоминания и передачи в компьютер: данных измерений и вычислений; Для регистрации: переменного тока и напряжения; частоты; мощности: полной, активной и реактивной, а также коэффициента мощности. Для проверки: последовательности чередования фаз и перекоса фаз по напряжению. Для контроля: целостности (наличия) нулевого и защитного проводников (до начала измерений). Для вычисления: активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»; силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Измерение действующего значения напряжения переменного тока


Диапазон Разрешение Погрешность основная
0…299,9 В 0,1 В ± (2 %U + 6 е.м.р.)
300…500 В 1 В ± (2 %U + 2 е.м.р.)
  • Диапазон частоты 45…65 Гц



  •
  • Измерение частоты

    Диапазон Разрешение Погрешность основная
    45,0…65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.)
  • Диапазон напряжения: 50…500В



  •
  • Измерение переменного тока (True RMS)

    Диапазон Разрешение Погрешность основная *)
    0,0…99,9 мА 0,1 мА ± (5% I + 3 е.м.р.)
    100…999 мА 1 мА ± (5% I +5 е.м.р.)
    1,00…9,99 A 0,01 A
    10,0…99,9 A 0,1 A
    100…400 A 1 A
  • Номинальная частота сети fn: 50 Гц, 60 Гц
  • *) - Погрешность клещей учитывается отдельно

    Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ

    Диапазон [Вт], [ВА], [вар] Разрешение [Вт], [ВА], [вар] Погрешность основная *)
    0,00…99,9 0,1 ± (7% S + 3 е.м.р.)
    100…999 1
    1,00…9,99 к 0,01 к ± (7% S + 5 е.м.р.)
    10,0 к…99,9 к 0,1 к
    100 к…200 к 1 к

  • Диапазон напряжения: 0…500 В;
  • Диапазон тока: 0…400 A;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Число фаз измеряемой цепи: 1;
  • Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01);
  • *) U: 50…500 В, I: 10 мA…400 A;
    Погрешность токоизмерительных клещей учитывается отдельно.

    Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L

    Измерение полного сопротивления петли Zs
    Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)
    Диапазон Разрешение Погрешность основная
    0...19,99 Ом 0,01 Ом ± (5% Zs + 3 е.м.р.)
    20,0...199,9 Ом 0,1 Ом
    200...1999 Ом 1 Ом

  • Номинальное напряжение работы UnL-N / UnL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;
  • Рабочий диапазон напряжений: 95 ... 270 В (для ZL-PE и ZL-n) или 95 ... 440 В (для ZL-L )
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45 ... 65 Гц;
  • Максимальный ток (для 415 В): 41,5 А (10 мс);

  • Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
    Диапазон Разрешение Погрешность основная
    0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.) от Zs
  • Расчет и отображение для Zs< 20 Ом



  •
  • Измерение ожидаемого тока короткого замыкания I k

    Диапазон Разрешение Основная погрешность
    0,055…1,999 A 0,001 A Определяется по основной погрешности полного
    сопротивления петли короткого замыкания
    2,00…19,99 A 0,01 A
    20,0…199,9 A 0,1 A
    200…1999 A 1 A
    2,00…19,99 кA 0,01 кA
    20,0…40,0 кA 0,1 кA


    Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)

    Измерение сопротивления петли короткого замыкания Zs
    Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)
    Диапазон отображения Разрешение Основная погрешность
    0…19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
    20,0…199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)
    200…1999 Ом 1 Ом
  • Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
  • Номинальное рабочее напряжение Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 95…270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц;
  • Контроль правильности соединения зажима PE при помощи электрода касания.



  •
  • Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

    Диапазон отображения Разрешение Основная погрешность
    0..19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
  • Расчет и отображение для величины Zs< 20 Ом



  •
  • Показания тока короткого замыкания Iк

    Диапазон отображения Разрешение Основная погрешность
    0,058…1,999 A 0,001 A Определяется по основной погрешности полного
    сопротивления петли короткого замыкания
    2,00…19,99 A 0,01 A
    20,0…199,9 A 0,1 A
    200…1999 A 1 A
    2,00…19,99 кA 0,01 кA
    20,0…40,0 кA 0,1 кA


    Измерение параметров отключения УЗО



  •
  • Номинальное напряжение работы Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 95…270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц.



  •
  • Измерение времени отключения tA УЗО

    Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность
    Общего типа 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)*
    1 IΔn
    2 IΔn 0…150 мс
    5 IΔn 0…40 мс
    Селективный 0,5 IΔn 0..500 мс
    1 IΔn
    2 IΔn 0…200 мс
    5 IΔn 0…150 мс
    * - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)

    Измерение сопротивления защитного заземления RE

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0…+10% RE ± 8 е.м.р.
    30 мA 0,01 кОм ..1,66 кОм 12 мА 0…+10% RE ± 5 е.м.р.
    100 мA 1 Ом..500 Ом 1 Ом 40 мA 0…+5% RE ± 5 е.м.р.
    300 мA 1 Ом..166 Ом 120 мA
    500 мA 1 Ом..100 Ом 200 мA
    1000 мA 1 Ом..50 Ом 400 мA


    Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

    Диапазон Разрешение Номинальный ток Основная погрешность
    0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р.
    10..99,9 В 0..15% UB


    Измерение тока отключения IA для синусоидального дифференциального тока

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
    30 мA 9,0..30,0 мA
    100 мA 33..100 мA 1 мA
    300 мA 90..300 мA
    500 мA 150..500 мA
    1000 мA 330..1000 мA
  • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения …………………………. макс. 3200 мс.



  •
  • Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 4,0..20,0 мA 0,1 мA 0,35 × IΔn..2,0 × IΔn ± 10 % IΔn
    30 мA 12,0..30,0 мA 0,35 × IΔn..1,4 × IΔn ±10 % IΔn
    100 мA 40..140 мA 1 мA
    300 мA 120..420 мA
    500 мA 200..700 мA
  • Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
  • Время протекания тока измерения ………………………….. макс. 3200 мс.



  •
  • Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 4,0..20,0 мA 0,1 мA 0,2 × IΔn..2,0 × IΔn ± 10 % IΔn
    30 мA 12..60 мA 1 мA
    100 мA 40..200 мA
    300 мA 120..600 мA
    500 мA 200..1000 мA
  • Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения ............................... макс. 5040 мс



  •
  • Измерение сопротивления заземляющего устройства ( RE)
    Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В)
    Диапазон Разрешение Основная погрешность
    0,00…9,99 Ом 0,01 Ом ± (2% RE+ 4 е.м.р.)
    10,0…99,9 Ом 0,1 Ом ± (2% RE+ 3 е.м.р.)
    100…999 Ом 1 Ом
    1,0…1,99 кОм 0,01 кОм
    • Измерительное напряжение: 25 В или 50 В RMS;
    • Измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц);
    • Блокирование измерения при напряжении помех UN>24 В
    • Максимальное напряжение помех (измерение) UNmax=100 В
    • Максимальное сопротивление вспомогательных зондов: 50 кОм
    Измерение сопротивления вспомогательных зондов RH, RS

    Диапазон Разрешение Основная погрешность
    000…999 Ом 1 Ом ± (5% (RS+RE+RH) + 3 е.м.р.)
    1,00…9,99 кОм 0,01 кОм
    10,0…50,0 кОм 0,1 кОм


    Измерение напряжения помех
    Внутреннее сопротивление: около 100 кОм
    Диапазон отображения Разрешение Основная погрешность
    0..100 В 1 В ± (2% U + 3 е.м.р.)


    Измерение переходных сопротивлений контактов и проводников током ± 200 мA
    Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом
    Диапазон Разрешение Основная погрешность
    0,00…19,99 Ом 0,01 Ом ± (2% R + 3 е.м.р.)
    20,0…199,9 Ом 0,1 Ом
    200…400 Ом 1 Ом
  • Напряжение на открытых зажимах: 4…9 В;
  • Исходящий ток при R < 2 Ом: мин. 200 мA;
  • Компенсация сопротивления измерительных проаодников;
  • Измерение двунаправленным током.



  •
  • Измерение активного сопротивления малым током

    Диапазон Разрешение Основная погрешность
    0,00…199,9 Ом 0,1 Ом ± (3% R + 3 е.м.р.)
    200…2000 Ом 1 Ом
  • Напряжение на открытых зажимах: 4…9 В;
  • Исходящий ток < 8 мA;
  • Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
  • Компенсация сопротивления измерительных проводов.



  •
  • Измерение сопротивления изоляции
    Диапазон измерения согласно PN-EN 61557-2:
    - для UN = 50 В: 50 кОм...250 МОм
    - для UN = 100 В: 100 кОм...500 МОм
    - для UN = 250 В: 250 кОм...1 ГОм
    - для UN = 500 В: 500 кОм...2 ГОм
    - для UN = 1000 В: 1 МОм...3 ГОм
    Диапазон отображения для Un= 50В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    [± (5% RISO+ 8 е.м.р.)]*
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…250 MОм 1 MОм
    * - для адаптеров WS-03 и WS-04


    Диапазон отображения для Un= 100В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    [± (5% RISO+ 8 е.м.р.)]*
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…500 MОм 1 MОм
    * - для адаптеров WS-03 и WS-04

    Диапазон отображения для Un= 250В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    [± (5% RISO+ 8 е.м.р.)]*
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…999 MОм 1 MОм
    * - для адаптеров WS-03 и WS-04

    Диапазон отображения для Un= 500В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    [± (5% RISO+ 8 е.м.р.)]*
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…999 MОм 1 MОм
    1,00…2,00 ГОм 0,01 ГОм ± (4% RISO+ 6 е.м.р.)
    [± (5% RISO+ 8 е.м.р.)]*
    * - для адаптеров WS-03 и WS-04

    Диапазон отображения для Un= 1000В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…999 MОм 1 MОм
    1,00…3,00 ГОм 0,01 ГОм ± (4% RISO+ 6 е.м.р.)
  • Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В;
  • Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
  • Обнаружение опасного напряжения перед началом измерения;
  • Разряд емкости измеряемого объекта;
  • Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
  • Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
  • Измерительный ток < 2 мА.



  •
  • Последовательность фаз

  • Указания последовательности фаз: прямая, обратная;
  • Диапазон напряжений сети UL-L: 95…500 В (45…65 Гц);
  • Отображение величины межфазных напряжений.



  •
Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP54
Питание измерителя пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
Температура хранения -20…+70°C
Температура рабочая 0…+50°C
Время до самовыключения 120 секунд
Количество измерений Z, RE или RCD (для щелочных батареек) >3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных батареек) >2000
Память результатов измерения 990 ячеек, 57500 результатов
Интерфейс USB









КОМПЛЕКТ ПОСТАВКИ



  Количество
Аккумуляторная батарея NiMH SONEL-07 4,8V 1
Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» 1
Адаптер автомобильный (12В) 1
Зажим «Крокодил» изолированный жёлтый K02 1
Зажим «Крокодил» изолированный красный K02 1
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 1
Зонд измерительный для забивки в грунт 30 см 2
Зонд острый с разъемом «банан» голубой 1
Зонд острый с разъемом «банан» желтый 1
Зонд острый с разъемом «банан» красный 1
Кабель последовательного интерфейса USB 1
Кабель сетевой 1
Комплект ремней «Свободные руки» 1
Провод измерительный 1,2 м с разъемами «банан» голубой 1
Провод измерительный 1,2 м с разъемами «банан» желтый 1
Провод измерительный 1,2 м с разъемами «банан» красный 1
Провод измерительный 25 м на катушке с разъемами «банан» красный 1
Провод измерительный 50 м на катушке с разъемами «банан» желтый 1
Футляр L2 1





ЛИЦЕНЗИИ  И  СЕРТИФИКАТЫ



Сертификат	 MPI-520

Характеристики
Основные
Производитель  Sonel
Страна производительПольша
СостояниеНовое
Информация для заказа
  • Цена: Оптовые и розничные цены уточняйте
Контакты
+37517365-72-21
+37517365-72-26
+37529354-06-04
velcom
+37533375-72-21
МТС, Viber
+37529758-95-88
БеларусьМинскул. Стебенева, д. 20/2, оф. 508
ООО АмперМера
394949473
ampermera@gmail.com
Андрей Викторович
Информация для покупателя

Юридическое лицо Общество с ограниченной ответственностью "АмперМера"

Беларусь Минск ул. Стебенева, д. 20/2, оф. 603

Дата регистрации в Торговом реестре/Реестре бытовых услуг: 13.06.2016

Номер в Торговом реестре/Реестре бытовых услуг/Регистре производителей товаров: 334959, Республика Беларусь

Регистрационный номер ЕГР: 192652668

УНП: 192652668

Регистрационный орган: Минский горисполком

Дата регистрации компании: 23.05.2016

Режим работы:

ДеньВремя работы
Понедельник09:00 — 17:00
Вторник09:00 — 17:00
Среда09:00 — 17:00
Четверг09:00 — 17:00
Пятница09:00 — 15:00
СубботаВыходной
ВоскресеньеВыходной
