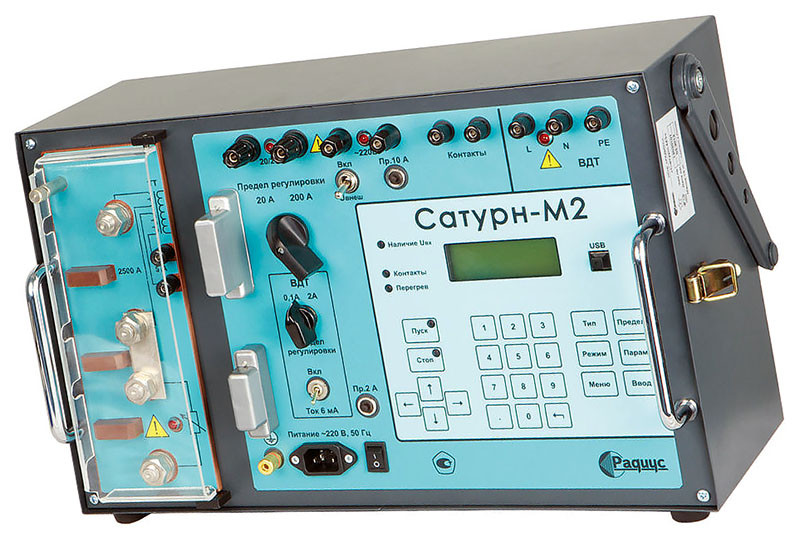

Сатурн-М2 Устройство проверки автоматических выключателей

Диапазон допустимого напряжения питания

от 187 В до 242 В

Мощность, потребляемая блоком из сети

не более 20 Вт

Каналы проверки

канал 1 – проверка характеристик расцепителей автоматических выключателей (АВ)

канал 2 – проверка характеристик выключателей, управляемых дифференциальным током (ВДТ)

Диапазоны регулировки тока при проверке АВ через встроенный нагрузочный трансформатор блок, который обес печивает на выходе «20/200А»

в диапазоне «0,1 А»

переменного синусоидального тока, мА: от 1 до 100

пульсирующего тока при угле задержки α = 0 эл. град., мА: от 1 до 70

пульсирующего тока при угле задержки α = 90 эл. град., мА: от 1 до 50

пульсирующего тока при угле задержки α = 135 эл. град., мА: от 1 до 20

в диапазоне «2 А»

переменного синусоидального тока, А: от 0,02 до 2

пульсирующего тока при угле задержки α = 0 эл. град., А: от 0,02 до 1,4

пульсирующего тока при угле задержки α = 90 эл. град., А: от 0,02 до 0,5

пульсирующего тока при угле задержки α = 135 эл. град.,А: от 0,02 до 0,4

Диапазоны измерения силы переменного тока в канале 1

с встроенным измерительным трансформатором тока, А

от 0,025 до 25

от 0,25 до 250

от 2,5 до 2500

с внешним измерительным трансформатором тока, кА

от 0,01 до 99,99

Диапазоны измерения силы переменного и постоянного пульсирующего тока на выходе канала 2, А

от 0,025 до 25

от 0,25 до 250

от 2,5 до 2500

Пределы основной приведенной погрешности измерений силы тока на выходе канала 1 во всех диапазонах измерения при времени измерения не менее 0,02с, %, не более

±(1,5 + 3 ед. мл. разр.)

Пределы основной приведенной погрешности измерений силы тока при использовании внешнего измерительного трансформатора тока(ТТ)при времени измерения не менее 0,02 с, %, не более

±(1,5 + погрешность ТТ+ 3 ед. мл. разр.)

Пределы основной приведенной погрешности измерений синусоидального тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, %, не более

±(0,5 + 3 ед. мл. разр.)

Пределы основной приведенной погрешности измерений постоянного пульсирующего тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, %, не более

±(1,5 + 3 ед. мл. разр.)

Диапазон задания длительности протекания тока, с

от 0,02 до 7200

Диапазоны измерения времени срабатывания, с

от 0,001 до 0,999

от 1,00 до 99,99

от 1 до 7200

Пределы допустимой абсолютной погрешности измерений времени не превышают

±0,01 с для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов

±0,02 с для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока

Пределы основной относительной погрешности измерений времени

при измерении величин от 1 до 100 с, %

±(1 + 3 ед. мл. разр.)

при измерении величин более 100 с, %

±(2 + 3 ед. мл. разр.)

Пределы дополнительной погрешности измерений,вызванной изменением температуры на каждые 10С

тока в канале 1, %

±0,5
